射频线这样layout的目的是什么?

录入:edatop.com     点击:

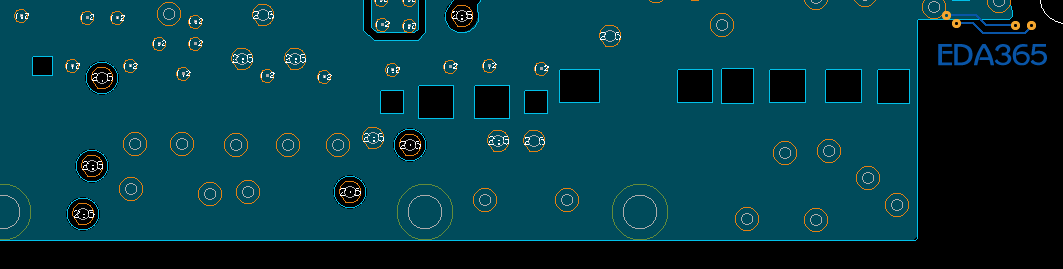

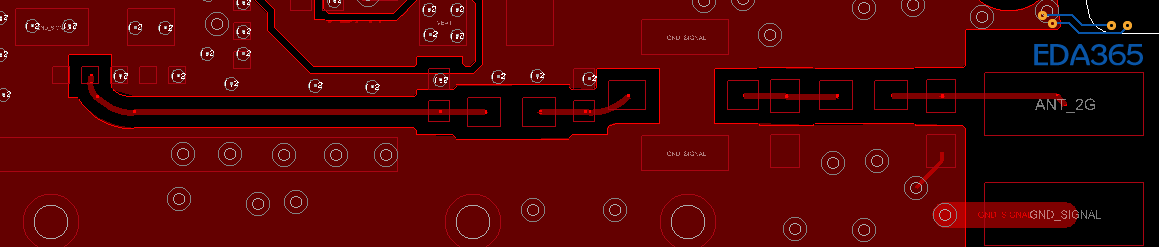

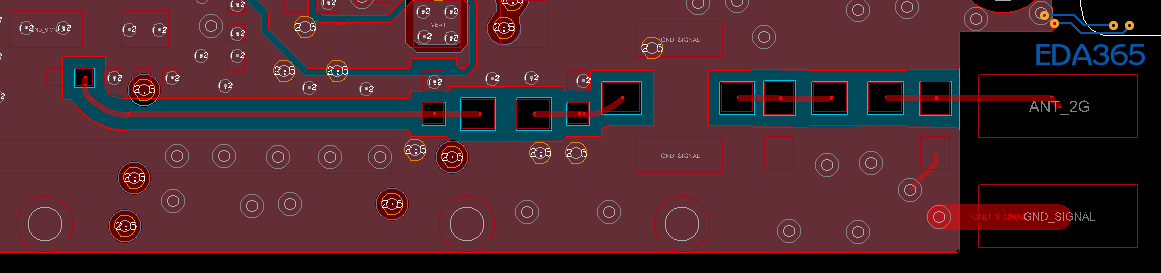

如图:layer_1表示第一层; layer_2表示第二层;layer12表示一二层同时打开效果图。整条射频线都是邻层参考50ohm ,线宽4.3mil , 但为什么要在阻容pad下面挖空呢?隔层参考?求详解。




线细,焊盘宽,阻抗不一致,那么解决办法就是把焊盘下面挖空来隔层参考保证阻抗一致,但我记得不是说参考层越远,线越细吗?

自己顶

阻抗控制的要求吧,因为某些因素造成线到参考层的距离不能太小,而相邻叠层间距不够,就挖空然后隔层参考了。

没见过这样整的。这样有意义?

是的 根据阻抗的要求去控制的,由于焊盘相当于粗导线,阻抗变小,焊盘下方挖空使阻抗变化不要那么大

阻抗匹配,共面波导,有利于电磁波的发射

保证阻抗一致,线比较窄,元器件焊盘较宽,这个实际的意义得用仪表测试对比一下看看

大家说的都对,不过个人感觉这样做无非也就是存在于理论上的意义而已,实际上真的有用么?
毕竟焊接之后,那焊盘可就不是只有一层铜了,上面还有锡,锡还连着管脚,阻抗真的能连续?

应该是有用的,我见过第一版不挖空第二版挖空的(而且只改动了这一点),估计就是因为射频性能受了影响。

你仔细看看他这是各层参考吗?

你确定只改版只挖了焊盘?不是连线一起或者有其他修改?
没道理啊...

挖空参考第三层,阻抗线控50ohm可以走的更粗些,这样损耗小啊!

没见过这种处理方式

挖阻容焊盘的我没见过,不过我见过把天线焊点下方挖空的,防止阻抗突变的……这个不叫作隔层参考吗?

只挖了焊点下方的地。
