Allegro走线调整问题
录入：edatop.com 点击：
大家好，如图中所示，黄色的截图为观看杜老师的视频中的操作，对差分线进行等长的调整，可以把一根线的角度调整的很小，而另外两张图是我自己进行调整的结果，但没办法像杜老师视频中那样，把角度调整的很小，每次一操作就变成了第三章图中那样了，把格点设置的特别小也不行，该如何设置呢?
第二个问题，在对总线进行等长设置后，如果不等长的线，如何设置能报DRC错误呢?现在图中默认是不显示DRC错误的符号的，谢谢大家
第二个问题，在对总线进行等长设置后，如果不等长的线，如何设置能报DRC错误呢?现在图中默认是不显示DRC错误的符号的，谢谢大家
走线角度很小

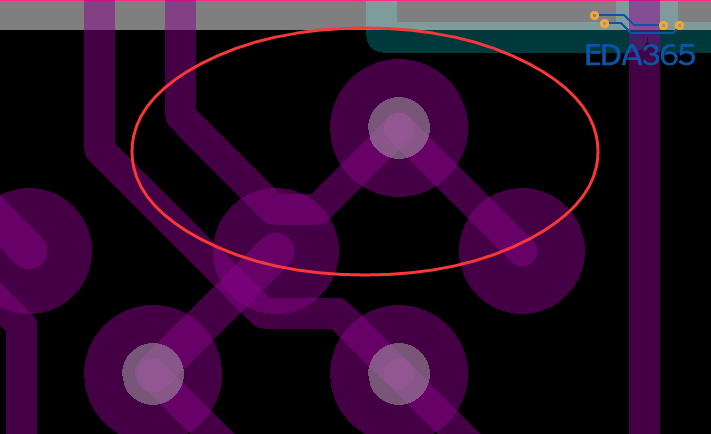

走线角度不够小，想调整
每次调整都这样，调整失败
自己顶一个，祝大家周末愉快，双12购物愉快
slide 命令下option里面的min corner size 改成0，或者右键看看enhanced pad entry是否勾上了，把勾去掉。
刚试了下，不好使，在option里corners只可以选择90,45，arc和off，我选了off，但不行
slide?
关闭smooth
zhjim说的对，关闭后确实搞定了，学习了
小事一桩
smooth 右侧的选项选择 off
嗯，谢谢
关闭smooth
搞定了
