求助，某网络长度问题
录入：edatop.com 点击：
Total etch length: 3402.18 MIL Total path length: 6197.52 MIL Total manhattan length: 2795.34 MIL
PCIE长度不能超过4000mil,我查看我的走线长度时有这3个不同的长度?请问第一个是不是我走线的实际长度?他们3者有什么区别呢?谢谢
PCIE长度不能超过4000mil,我查看我的走线长度时有这3个不同的长度?请问第一个是不是我走线的实际长度?他们3者有什么区别呢?谢谢
Total path length=Total etch length+Total manhattan length，Total etch length：绕线的长度Total Manhattan Length:走直角绕线的长度，Total path length:已经绕线的长度加上尚未完成部分的Manhattan 长度。
原来如此啊
能请教下这些距离的具体用处吗?多谢了。

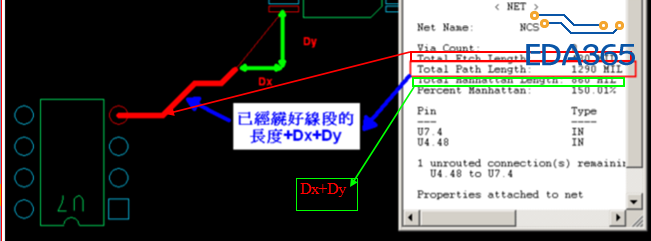

还不明白?直接上图
看图
图有的，是想问在实际的工作里，哪个方面可以用到?
没多大用
曼哈顿长度是个通用术语，不光是pcb中有用到，可以百度下。
