cadence16.6版本加载一次原理图,部分差分就掉了,得重新加差分规则。
录入:edatop.com 点击:
cadence16.6版本加载一次原理图,部分差分就掉了,变成单线规则了,得重新加差分规则。哪位高手有遇到过这样的问题,请帮忙解答下。谢谢了!
是需要怎么设置?学习一下
盗版软件总有各种问题
是不是原理图里面设置了规则,导入到pcb中了

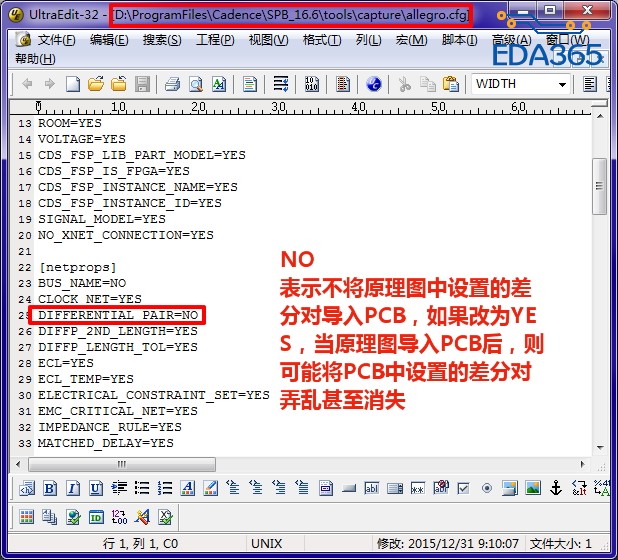

之前也遇到过,可以将线路图里面的电气规则不要传递到pcb里面就可以了
导网表界面set up里面更改
这样确实可以解决问题,非常感谢!
