DRAWING FORMAT的应用
录入：edatop.com 点击：

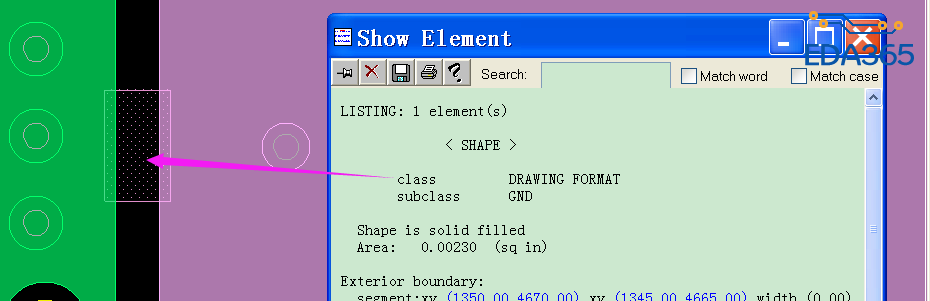

如图所示这个DRAWING FORMAT Shape是强制短接铜皮吗（短接两个不同的网络）
我是从芯片官方得到的信息
求大虾来解惑
三颗油
两侧是不同的地吗?可以看下artwork设置中该层所包含的子层是否有此class/subclass，看架势是用来短接的。
哈哈 看架势
artwork设置中该层所包含的子层确实是有此subclass，这样做短接第一次碰到、不过确实是蛮好的方法、
哈哈 看架势
这样短接不会有DRC
