线和焊盘连不上,请帮忙看看啥原因
录入:edatop.com 点击:

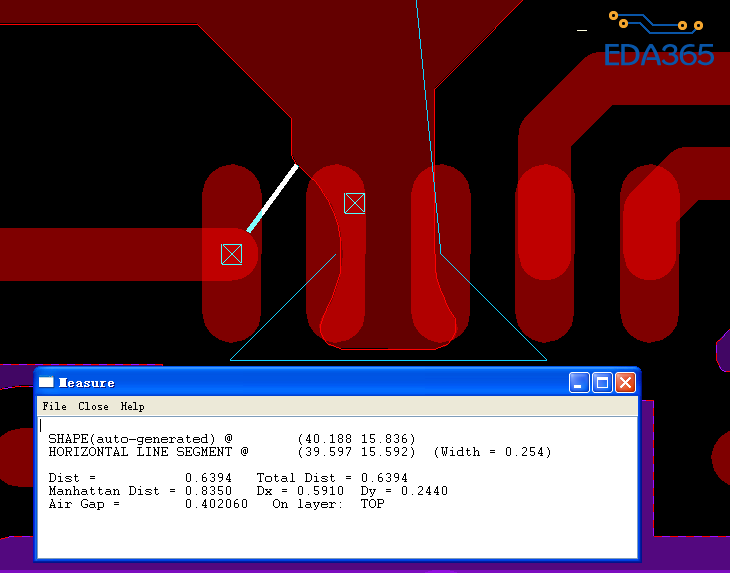

同一net,线连不到焊盘上,一般这种情况是哪里设置的问题
图发错了,这张为准
route命令中在find里面勾选PIN,还不行的话snap pin应该就可以了吧
5mil的线可以连接上,10mil以上的线连接不上,是不是那个地方设置有问题?
可能是安全间距的原因,你把走线命令中的bubble设置为off,试试
可以了,谢谢
规则设置吧
光看下面地的间距设置了,上面信号线的间距设置没改,线连不上,改了就连上了
地的间距设置大了吧
