怎么看cadence 原理图 中的pin数？
录入：edatop.com 点击：
想在cadence 原理图中大概看一下PIN数，有没有办法?
原理图中貌似还真没有这样计算过，不过你可以在Allegro中非常简单的就可以查看，在report的summary中
是什么画的原理图，capture还是hdl

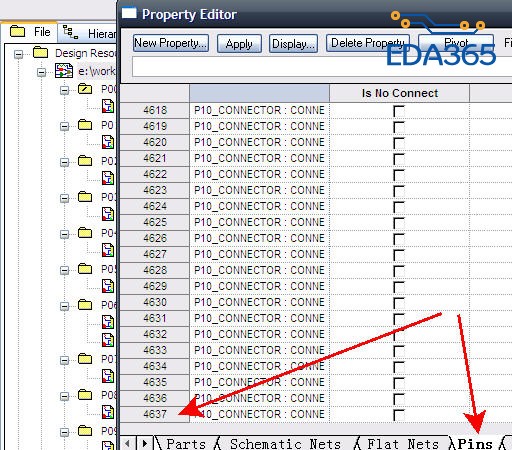

Capture原理图中，在DSN文件上单击右键，选择Edit Object Properties，弹出的对话框中选择Pins页，最底下就是pin数，如下图：
pcb的封装还没有做全，暂时导不了，只能先在原理图里面看一下
这是什么版本的，为什么我16.5的打开不是这样子的
capture
打开原理图，右键点击顶层文件（就是有.dsn的那个地方），选择EDIT OBJECT PROPERTIES，在弹出的属性编辑框中的下方，选择PIN，左边的行数就是引脚的数量。
学习:lo
学习了

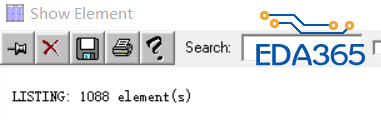

使用show命令，find里只选pin，然后全拉板框。弹出的框第一行就是pin数。
