我电源选择负片生成，板框外的东西是怎么回事
录入：edatop.com 点击：

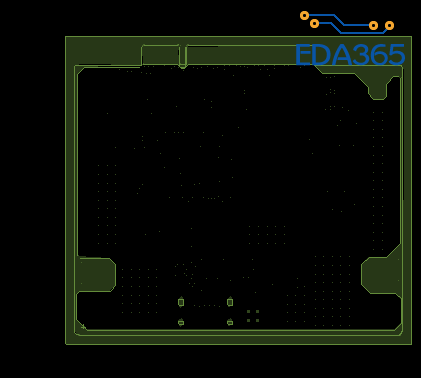

我电源选择负片生成，板框外的东西是怎么回事?怎么去掉?
先确认一下ROUTE KEEP 重新铺shape试试
ROUTE KEEP IN没画吧?
有Route Keepin吗?
先设置route keepin
你这是 Gerber 文件的图片吧?
用allegro导入光绘生成的图片
那就是 Gerber 文件了，负片层板框外的那块 shape 和 Artwork Control Form--Shape Bounding Box 有关，一般默认为 100，所以那块shape 就是你的板框外扩 100 的尺寸了。
不过看图，那块多出来的 shape 又不是很像板框外扩的啊。负片层是需要定义 Artwork 隔离区的，可以在 Manufacturing--Photoplot_Outline 层画一个合适的矩形来定义，这样在 Shape Bounding Box 里面就不用定义了，要是定义了也没什么，只是隔离层会叠加的
