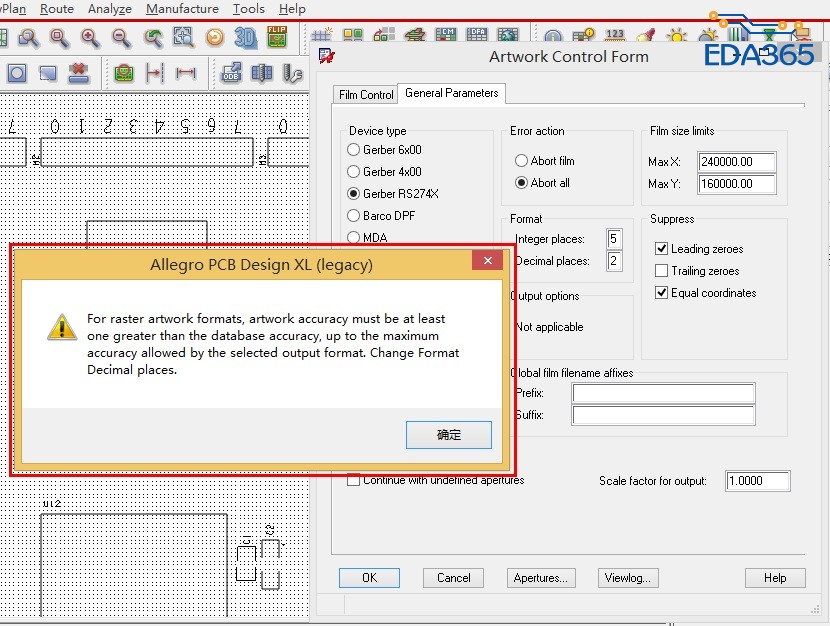

Allegro生成GERBER时，弹出一个提示框，求解释
录入：edatop.com 点击：
求助
Format 里的两个数值是2,5吧
这个提示是说你artwork-format中小数部分的精度低于设计文件的精度，所以出错了。一般出gerber的时候整数部分精度2-5，小数部分用5就好了，按楼上说的应该就没问题
注意设计精度和FILM精度
我一般设计精度5-5，所以你把两个空都填成5-5，就OK了
最近很多人遇到这个问题，难道是补丁的原因?
解决办法是，将图中箭头位置的值改为24和16。
按照您的方法改了。确实可以，谢谢。但是我想知道这里的数值有什么用?
设计精度指的是哪里?
我对Format这个东西不太理解。2-5，指的是2位整数，5位小数。那么它指的是板子的长、宽的精度?还是什么?
假如我板子是100mm*100mm的，Artwork的Format那里设置成2-5。那么100mm的百位是不是就无效了?
设计精度就是你板上的走线精度 FILM精度就是底片的精度。
