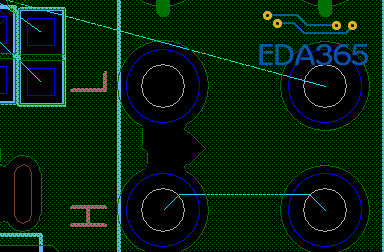

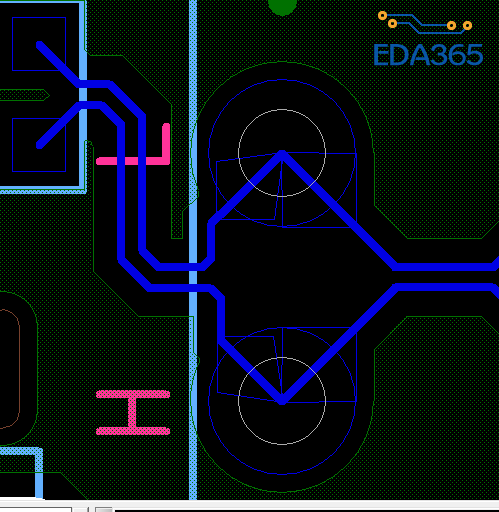

用的是动态铜皮，图一所示线与铜皮有避让，但是我把线删掉之后，铜皮不会自动填充，详见图2，这是什么原因呢?
我想了一下，是不是我之前删除孤铜之后，会出现这个问题，那个没有填充的地方会有一个Boundary属性的东东，这个是如何产生的呢?
我想了一下，是不是我之前删除孤铜之后，会出现这个问题，那个没有填充的地方会有一个Boundary属性的东东，这个是如何产生的呢?
You are right ！ 确实是删除孤铜后出现的这个问题，可以使用以下命令删除
allegro的删除孤岛其实是在那儿画一个void，用shape >> manual void/cavity >> delete可以定位和删除void，不过这样处理很麻烦。所以我删孤岛都是手动在那儿画一个rko。
是删除孤铜的原因
在重新铺一下铜皮，在合并就好
删除铜后是会出现这个问题，要想没有这个现象只能重新铺了，至于为什么会出现Boundary，这个就不清楚了
之前删掉了孤岛，所以会出现这样的状况，在颜色设置里，可以打开，就可以看到了，然后你可以删除这个孤岛。
这样不会很麻烦?你第一次铺铜的时候怎么知道哪里有孤岛?岂不是也要进行多次铺铜，才能实现。
没太明白你的意思。
动态铜可以实时更新，加了rko之后它会自动避开的。
个人感觉相比于自动删孤岛留下void，手动画rko对于后续改动更加方便。
有什么方法可以高亮孤岛之类的?
display → all invisible
勾选 bound 所有层面
就会出现孤岛的外框了
是删除孤铜的原因
在重新铺一下铜皮，在合并就好)
