板子中间挖开一个框
录入：edatop.com 点击：
路过的大侠：请问一下，在板子中间，怎么挖开一个比较大的框。PCB就像一个“回”字，中间这个框比较大，做一个机械元件的话，因为这个框太大；有没有别的办法直接在板子上做，使用边框线（outline);请大侠指点！
就直接用outline画呗...啥叫别的办法.
用outline画个口就行了，还想咋弄?
同楼上
用line在outline走线就可以了，设置下line宽度
就是直接画outline咯
这样的线宽设置多少比较合适啊 0.127mm吗
?

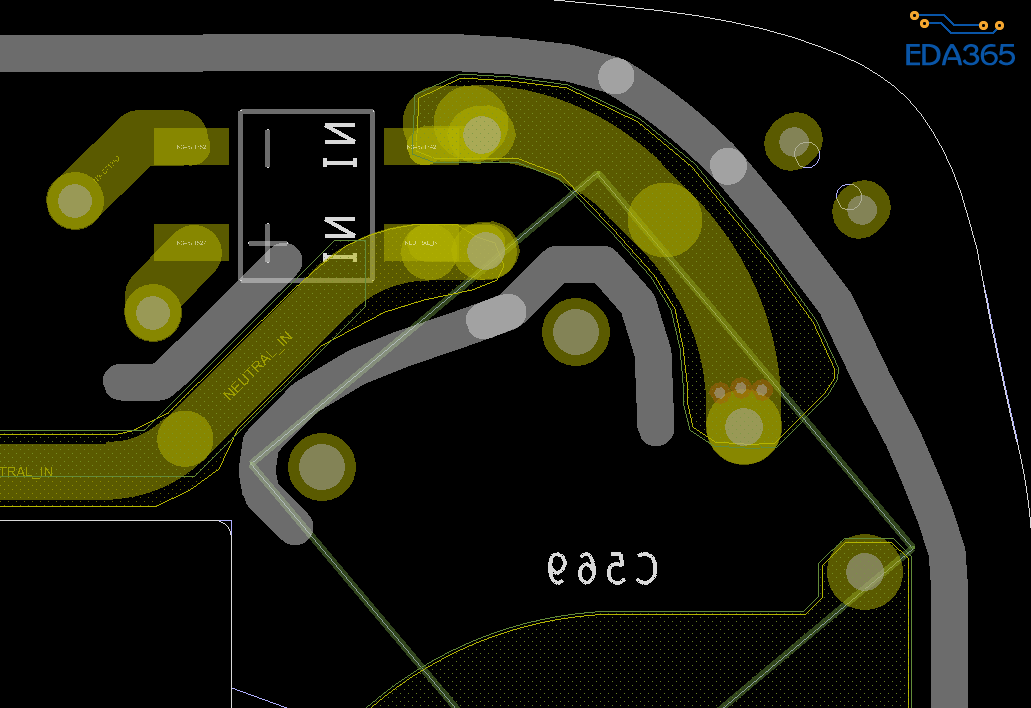

Class 选择Board Geometry；Subclass选择Outline，然后在菜单栏中点击Add，根据需要选择Line、Circle或Rectangle等等画出你想要的边框，如果这个框在PCB板中间（即边框套框）的话，板子做出来，这个框里面就是挖空的，希望我的回答能给到你些许帮助。
用outline画就可以，其实跟外框一样
如果小编是要在板子中间挖空，那么楼上的都告诉你方法了
板块还是用outline来做，中间挖空要形成闭合的区间，这样做最简单，若图形很复杂，可以导入DXF
