怎么设置过孔在散热焊盘上不报DRC呢?

录入:edatop.com     点击:
怎么设置过孔在散热焊盘上不报DRC呢?

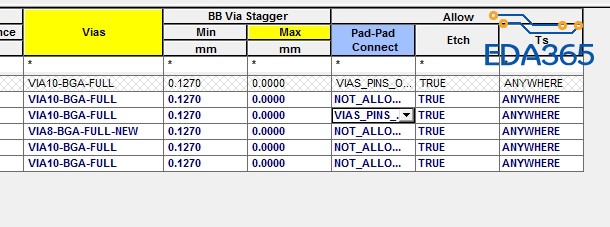

physical 设置中的pad-pad connect 选择vias_pins_only

是这样设置吗?
还是不行啊。


好了,是设置一下上面的就可以了。

谢谢啊!

给力。正好不知道。

学习了,我这里一直都是默认的 all allowed

学习了!

学习了
