allegro 右键弹出窗口中的各菜单对应的命令
录入:edatop.com 点击:
求教大神:
在allegro中,执行某些命令的时候,需要右键弹出一下菜单,然后从菜单中选择对应的命令再继续执行。如果是一次操作,也就无所谓了,但是有时候某些动作可能重复很多次,每次右键后去选择点击这些菜单项就会很麻烦,请问大神,有没有知道右键弹出的菜单项背后对应的命令是什么?如果知道的话,可以设置快捷键。
譬如:点击 logic-->Net Logic之后,完成了一个pin的重新赋net名,然后要执行另一个pin的重新赋net名的时候,就需要右键选择next了,但是每次点击next就会很麻烦,请问有什么办法知道这个next对应的命令是什么?

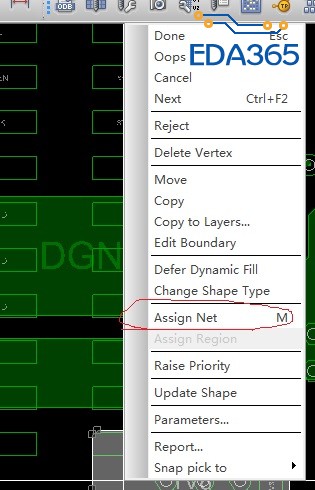

譬如上图中的,funckey M pop net list
上面只是一个例子,请问可以找到每个菜单背后对应的命令么?
在allegro中,执行某些命令的时候,需要右键弹出一下菜单,然后从菜单中选择对应的命令再继续执行。如果是一次操作,也就无所谓了,但是有时候某些动作可能重复很多次,每次右键后去选择点击这些菜单项就会很麻烦,请问大神,有没有知道右键弹出的菜单项背后对应的命令是什么?如果知道的话,可以设置快捷键。
譬如:点击 logic-->Net Logic之后,完成了一个pin的重新赋net名,然后要执行另一个pin的重新赋net名的时候,就需要右键选择next了,但是每次点击next就会很麻烦,请问有什么办法知道这个next对应的命令是什么?
譬如上图中的,funckey M pop net list
上面只是一个例子,请问可以找到每个菜单背后对应的命令么?
在allegro里面把这些都点一次,然后关掉软件,查看jrl文件里面的记录。
非常给力,很感谢!记得有某种方法,就是好久不用忘记了,谢了!
执行helpcmd 看看pop开头的指令里面有没有你要的指令
有些设置不成功
看了,这个弹出的窗口的命令不全,譬如我例子中的那个pop next就没有,但是实际上我可以设置 pop next,而且,这个里面的命令对应的什么功能还不是一目了然,当然,经验丰富的工程师除外。谢谢你!
有不成功的?
你试试funckey n next n你可以设置为其他快捷键
你修改一下就可以成功了,改为funckey n pop Next就可以使用了,因为next是右键弹出来的菜单中的选项,所以要使用pop。你可以尝试一下
next的命令就是next,其他的可以在tools-->utilities-->keyboard commands里找
如果想定义二级菜单中的命令,该如何设置呢?比如模块复用的: pop dyn_option_select 'Place replicate apply@:@UNNAMED'
那怎么对next设置快捷键呢?
如果要设置快捷键,那模块的名字应该是最好同名的吧,这样看具体操作了
在home/pcbenv/aliases里可以设置,例如:alias F4 next
alias F3 oops
主要是pop后面的命令中带有特殊符号(单引号和@符号),Allegro中按正常设置不生效
