capture CIS封装库调用问题求教

录入:edatop.com     点击:

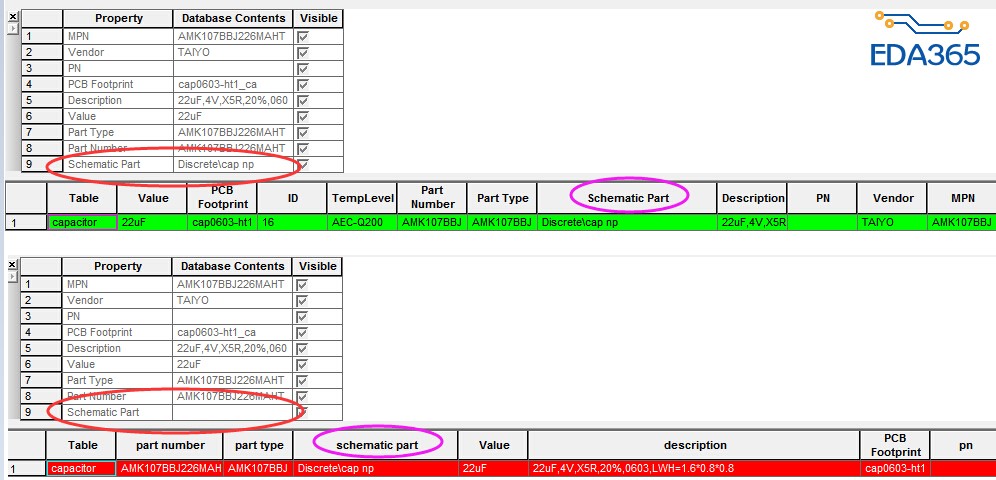

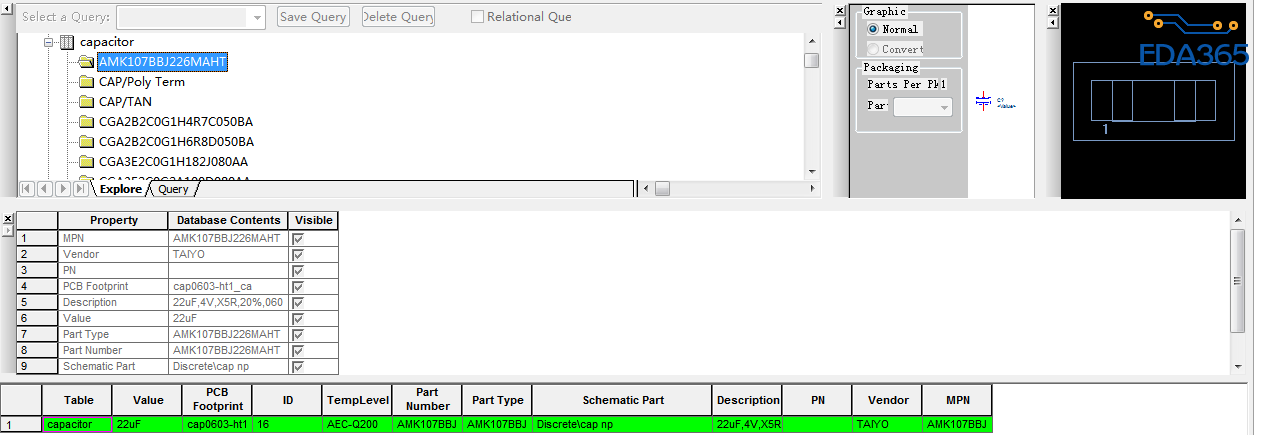

调用库的时候,通过explore里面去选择可以调用出来,如下图1,但是当我通过query去搜索的时候,可以搜索到器件,但是看不到schematic part,导致从搜索里面调不出器件,有哪位大神能帮忙看看什么问题啊!   找电阻电容这些不能搜索调用太崩溃了,要一个个去找。



好吧,知道上回了你,在这儿又碰到你,再回感觉你这个配置上下感觉是两张表,


CIS中如果是红色就表示sch封装这一项没有信息,你再往后拉看看有没有Schematic Part这一项,同时这一项是否有封装信息。

1.你的capture.ini文件会不会有问题?
2.是所有器件query都不能用,还是就阻容?

看下CAPTURE.ini文件里,SCh 封装库路径再核下,话说还没碰上你这类问题
