新手求教,焊盘间距和线间距的问题
录入：edatop.com 点击：

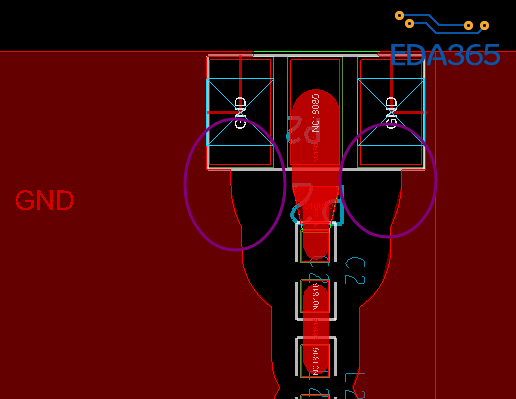

下图中紫色标识是位置是SMA接头的top层两个GND管脚，设置线的避让规则后就不能很好的连接了，怎么处理这块呢?谢谢大家了。
规则设置里面把间距改小就行了
把十字连接改成米字连接，线加粗一点，也可以根据具体情况间距调小一点
好的谢谢啦我试试
设置小是可以的，但是微带线的间距小了阻抗也就变了呀
直接对这两个pin加与shape连接的属性，变为full connect好了，你也可以选择手动走根线到shape上。
这是射频的线?你可以把十字导通的那个线加粗在shape-Global Dynamic Shape-Thermal relief里面可以改成全连接的也可以加粗十字导通的那个线（选use fixed thermal width of）后面天上你想加粗的数值
是不是可以设置局域规则
又要保持间距 又要连接 这矛盾了啊
