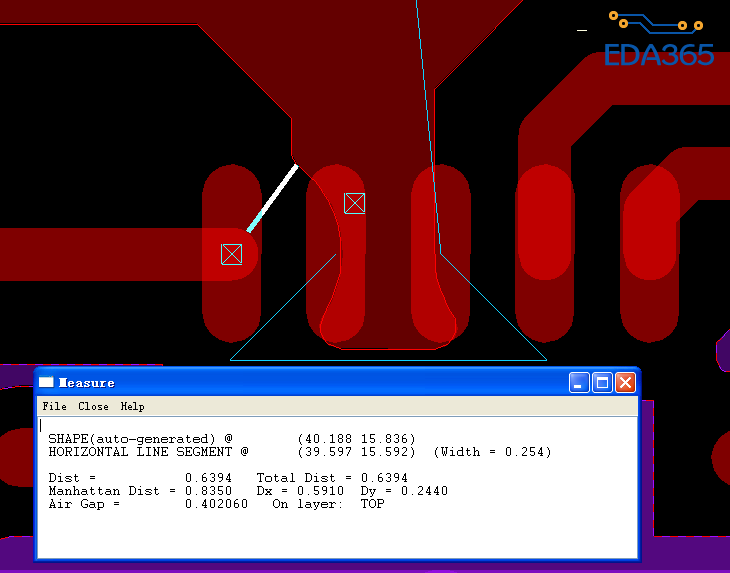

线距离动态铜避让0.4mm，导致铜铺不到pin上，请大神给分析一下，如何解决

像这种间距比较小的管脚，尽量不要这样直接铺，用走线的方式走出焊盘，再连接到铜皮上面

这有什么分析的，你脚间距就那么大，要么规则改小，要么设置个区域约束之类的，不然肯定就避让了。当然，你可以把那两个脚用线走出去和外面的铜皮连接。

我没有设置0.4间距的规则约束呀，我CM里面线和铜皮避让是0.2，可是量出来实际避让0.4。我把规则上面贴出来了，难道别的地方还有规则约束?

直接中间两PIN走线就好

那就看看那个网络或者两边的两个网络，单独的约束  应该设置了特殊值

这么小的，最好是用走线，与pin脚同宽。出来之后再加宽连到铜箔上面。

左边的线是射频线或重要的信号线?应该是这根线设置了跟其他网络铜皮的间距为0.4MM

好的，我看看，我拿线连接pin ，谢谢各位

为什么不用走线的方式走出焊盘呢?

走线连接起来就好了！

同LS，建议走线引出

都是理想，
先要考虑加工的极限问题。例如：生产有保障的线路规则是5mil的线宽、间距。极限加工规则是3.5mil。
要是你的设计低于极限工艺，设计都是白扯。规则能改小，加工的报废率上去了，设计也不会量产的。

赞同

从图上看，是constraint Line to shape太大了。basica的rule是0.2，但是其他地方有没有检查过?
