封装问题求教

录入:edatop.com     点击:
Hello All , 现在碰到一个封装问题如下,求解答:
        1>现有封装“USP_6EL.dra”

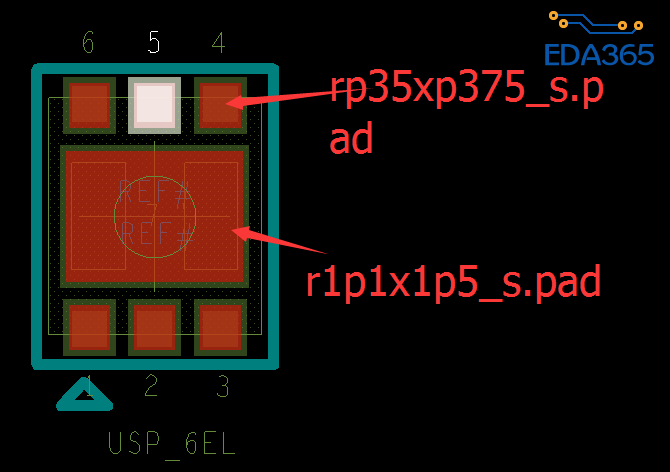

        2>打开此封装把里面所有的pin都replace成另外的pin. 即pin全部重新命名了。(重新命名的pad名如图1123b)
        3>保存另存到单独的文件夹,然后把封装重新生成了一遍.psm,.pad.text文件以便PCB调用。此时查看该文件夹,问题出现:

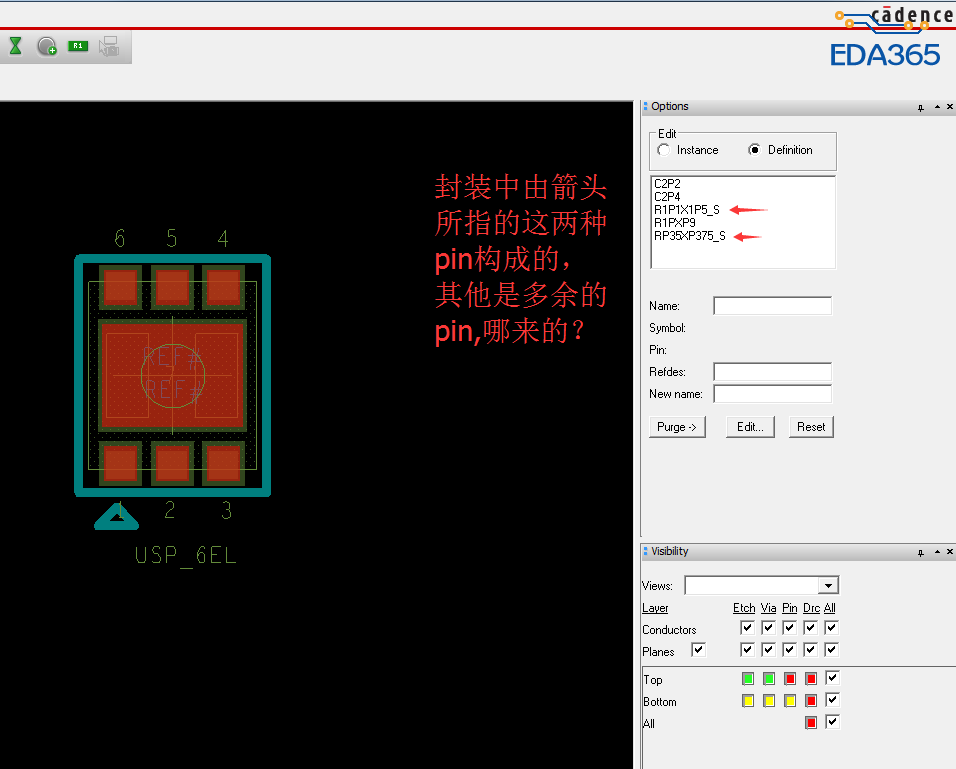

             为啥多了些无关的文件在里面?如图1123a.



补充本人建封装的方式:我是在别的封装的基础上建的,即一般我新建一个封装,不新建package symbol,而是打开库里面的一个封装后删除所有pin跟丝印,再通过调入新的pad,画新的丝印,另存的方式来完成新封装的制作。不知道是不是这个原因引起的?这个建封装的习惯妥不妥?


我一般都要做个动

做下这个动作是不是就没有了


你可以试下看看.

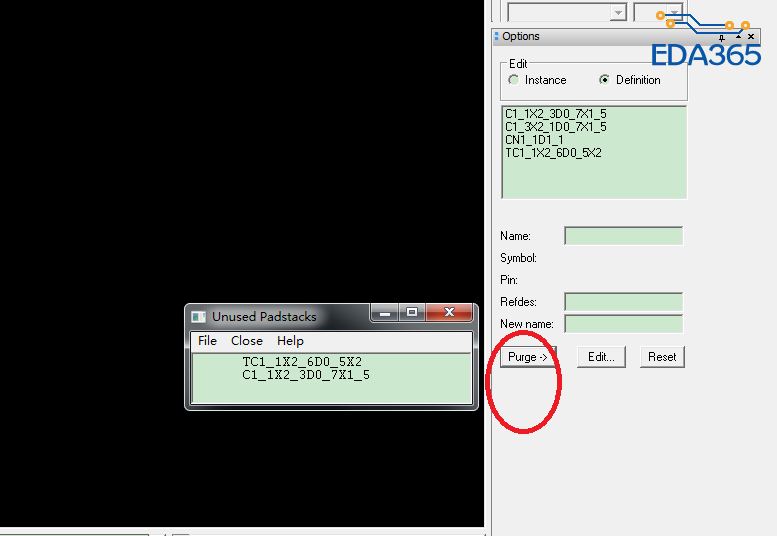

点击purge--ALL,弹出左边那个窗口,然后呢,怎么操作?

这些都是无关文件?崩溃,焊盘文件,flash文件都是有关的好吧..

与此封装无关,此封装并没有这些pad

看图



你的答案完美的解决了我的问题,非常感谢!

非常感谢huzf大师的出现,问题原因已经找到,总结如下,给各位共享:
  1>原因
   原因在于新建封装的方式,一般新建一个封装要通过软件的new --package symbol ,但我为了快捷,透过现有封装的pin,丝印,text的更换来达到新建封装的目的,从而出现此类未使用的padstack情况。
  2>解决方式

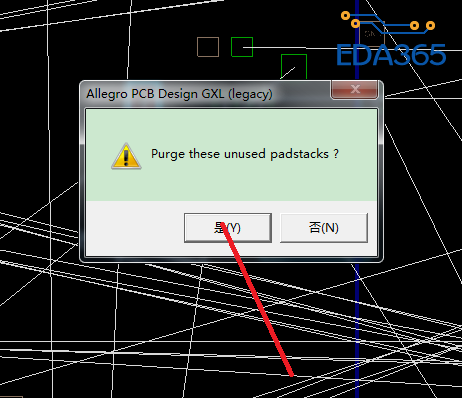

   Tools---padstack--modify design padstack--点击在option选项左下角的purge(清除的意思)--此时会弹出一个页面,关掉--再弹出是否清除未使用的padstack----是。 此时该封装已干净,放入库中就OK.

顶起~~~~~

大神拉
