怎么清除已删死铜的外框？
录入：edatop.com 点击：
图中绿色的外框是已删除的孤岛，这孤岛已被删除了，但其外框还在，很是碍眼，自己删除这个绿色的外框或者不让它显示也行
这是void的外框，表示这里挖掉了铜的。删掉的话孤岛又会回来。
直接不显示不就可以了！
能说下，可以怎么复原吗?不会是后退吧?
shape---Manual Void----Delete 点击void的shape外框就可以了

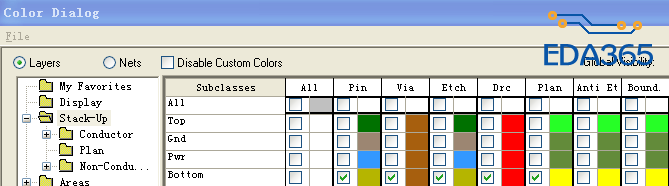

右边bound下面，去掉相应层的√
谢谢，可以了。
两种方法，学习了，谢谢！
学习学习
学习了，以前想恢复的时候，都是再铺一块铜盖上，然后合并，落伍了
学习了，谢谢了，非常感谢
转换静态通，在变成动态铜
boundary--选所在层 就可以看到所有shape的外形， 可以根据需要删除
学习学习
厉害
