DDR3 区域扇出之后，电源和地网络的线宽不对
录入：edatop.com 点击：
DDR3 区域扇出之后，电源和地网络的线宽不对，我想设置成12mil或者是10mil的线不知道在cmgr的region里怎么设置和修改线宽，请指你要先添加电源属性走成12mil的规则，然后呢在bga区域内，设置电源属性的规则优先满足电源属性的规则即可。
规则没设好
重新设一下规则
单独设置电源和地的线宽属性
可以针对电源和GND独立设置线宽，可以chage修改线宽
你要先添加电源属性走成12mil的规则，然后呢在bga区域内，设置电源属性的规则优先满足电源属性的规则即可。
那怎么设置电源属性? 请教各位！非常感谢！

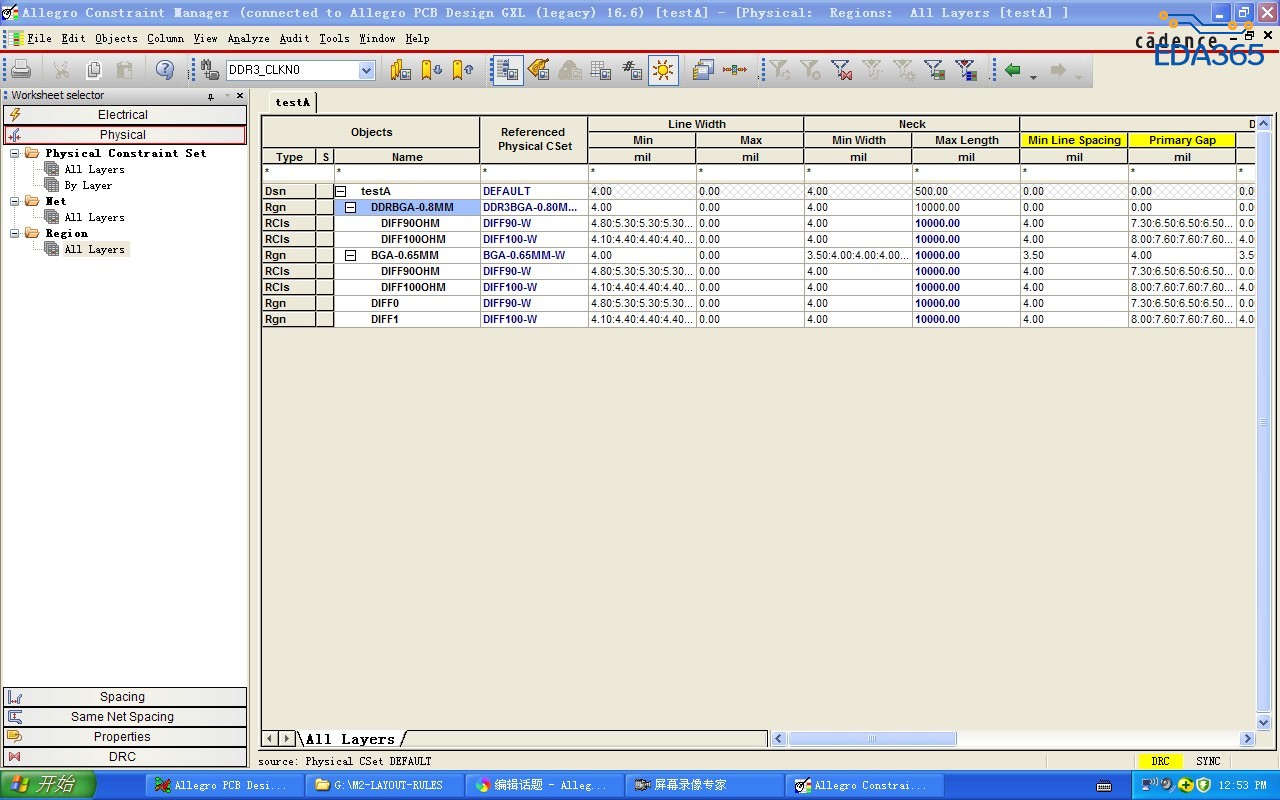

你现在都在Region里加了85，90OHM的线宽了，想控制地或电，添加一个像85ohm这样的CLASS就好了。个人不推荐在physical region里套值，会很麻烦。除非扇出的线少。
