建pad时保存不了，何解？
录入：edatop.com 点击：

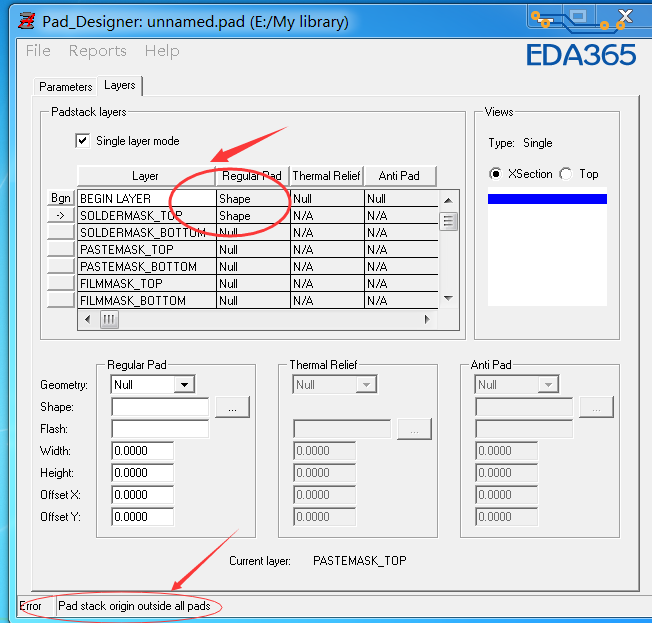

我建一个不规则焊盘，调入一个原点不在shape上的shape symbol（注意这句话，也就说画shape时，原点设在shape的外面），但是保存不了，提示错误如下图，求大师指点
原点一定要在pad上，不然引出来线路都不通。是吧
难道原点非得要放在shape的中心吗?
以前版本可以不在shape中心，新版本不知道
原点不放在shape中心是可以的,你这个问题最好上传下pad看下
看看 那个shape
你不在中心连线时候就很烦躁啊,为什么这么做呢....
那句话的意思很明显就是不可以在外面了
我知道原点不放在中心是可以的，就是不知道原点放shape外边行不?目前试的是不行
哦，但我第一次放外边又可以保存，发现这个问题是我回过头来检查，第二次保存不了
是不行的

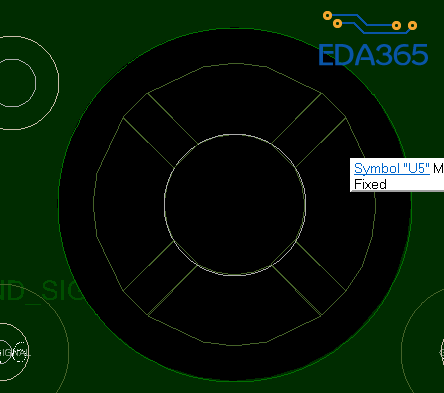

把原点放shape外边的原因是这个焊盘是一个环，分开建了四个小的扇形焊盘，中心就放到扇形组成的圆中心去了。
嗯，下次记得了，一定得放shape 上
我的16.3版本是可以的啊
我做的是不行，我用16.6
