如何从别的PCB板上复制走线

录入:edatop.com     点击:
万能的EDA365,果然是强大的。小弟找到了官方的开发板,但是小弟又有疑问了,小弟怎么样能把官方的PCB上面的走线能够复制到小弟的板子上面进行修改和参考呢?求大师指点一二。谢谢了,哇咔咔

Subdrawing( A&B板外形相同并原点坐标在同一位置) B板用到A板的器件,丝印,走线,过孔等 New—lib
把A板放在lib文件夹中,导出库在lib中 File—export—libraries—close  File—export—sundrawing---(选择所要导出的东西)--原点输出x 0 0—生成.clp文件(放在与B板相同目录下)
打开B板  File—import—subdrawing—输入原点x 0 0---done

感谢回复,我去试试看。有疑问再来请教哈~~

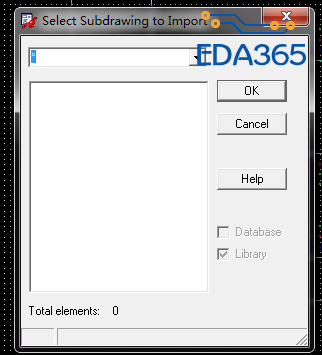

我导出是没有报错,但是导入的时候发现显示是空的,不知道怎么回事,是我哪个设置没设置么?


导出的时候会有个保存的窗口弹出,命名成你自己需要的名字,然后再另外一块板上再导入
多试试就OK

Subdrawing,只要走线的话,前提得布局也一致

布局这个暂时先不考虑,我主要是要导出官方板子里面DDR3部分的走线,主芯片还有DDR3芯片的位置可以接受,其他的都不用。

可能需要设置保存路径

支持   路径要一致

不太明白。这个路径是什么呢?能麻烦大致说一下么。

不太明白。

主要还是看看规则设置,自己布线吧,迟早得面对

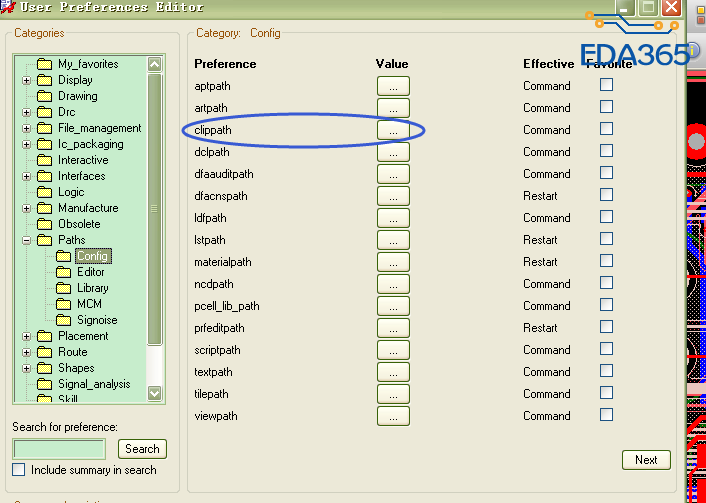

应该是设置这里的路径后会显示出来,再进行复用,你试试看,



sub-drawing。

直接上图
