新手画射频测试板不知道对不对！快来指教
录入：edatop.com 点击：

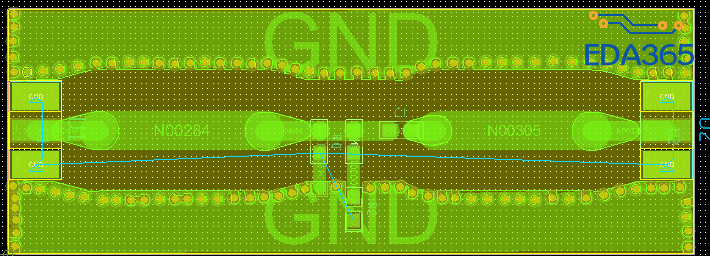

我的新手的啊，新手你们知道的啊啥都不懂啊。大家帮我看看我打的地孔究竟是不是地孔?我是相当怀疑我的水平！
既然是射频线，就要做50欧姆阻抗测试，在相同参考层时，射频走线的宽度要一样大，走线不需泪滴
看图片上的铜皮，没有跟地网络连接起来，过孔也没必要这么近就打一个，100mil打一个就差不多了
受教了 我再改改
中间的线咋那么粗?电容那里的线又很细，线要保证一样宽啊，地孔太密，注意线与铜皮之间2W间距（边到边）
看到很多via都不是gnd via。走线不能中间粗，两头细，必须一样粗，在电容这部分可以使用shape，但是一定要和trace一样宽。
那应该怎么弄出GND属性的VIA 呢?
直接在gnd的shape上打孔，孔的属性默认gnd啊

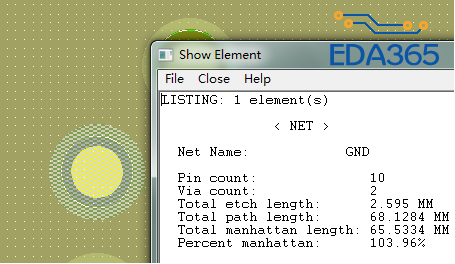

您看是这样吗?！ 为什么在TOP层不行 在bottom层却可以呢?
因为top层的铜皮不是地网络
恩，现在对了 谢谢啦
很有问题，走线太宽了，过孔太密，铜皮太不规则，射频线到参考层投影区，至少一倍线宽不要有有任何走线和铜皮
如果参考层比较远，做同层参考，铜皮拉进，把线降低到和元件焊盘差不多宽。
线改成一样宽，做好50R的阻抗就可以了
