静态铜如何把管教弄成和动态铜一样呢
录入：edatop.com 点击：

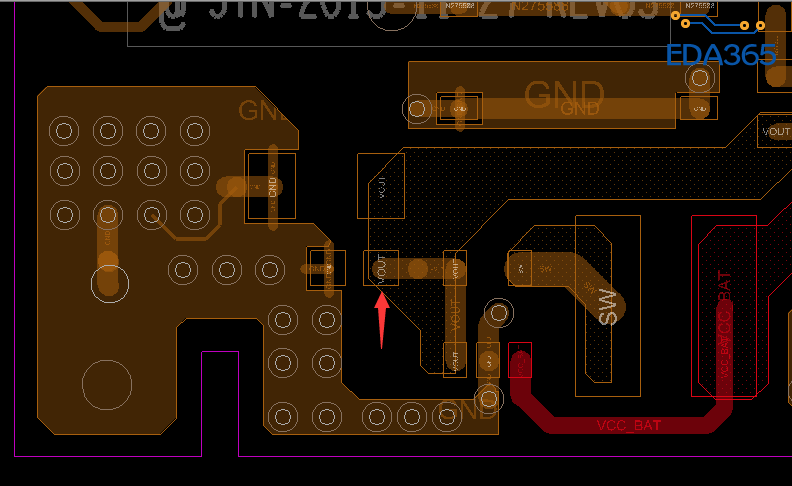

如图，想把静态铜的管脚也弄成和动态铜一样十字相交
先把静态铜改成动态模式，就会出现热焊盘的形状. 然后再将动态铜转换换成静态铜
将静态铜箔的参数中管脚的连接方式改为十字连接。
设置pin脚属性，用铜皮命名shape void element弄一个就好了
具体在哪呢
这个不行，达不到我想要的
设置了没有用啊
用Shape->Manual Void/Cavity->Element手工避让一下。
谢谢小编，完美解决我的问题
通过小编我学会了
这个是电源吧，还有必要设为+字连接吗?
小编分享下详细步骤吧
设置过后你要点避让啊
又学到一招
学习了。
