allegro 如何贴线

两块板的原定定同样的位置就ok了。我一般要copy走线的话，都是在需要copy的部分，找一个零件，然后定为0点。copy好了之后，在另外一块板上，同样的零件定为0点，然后copy。

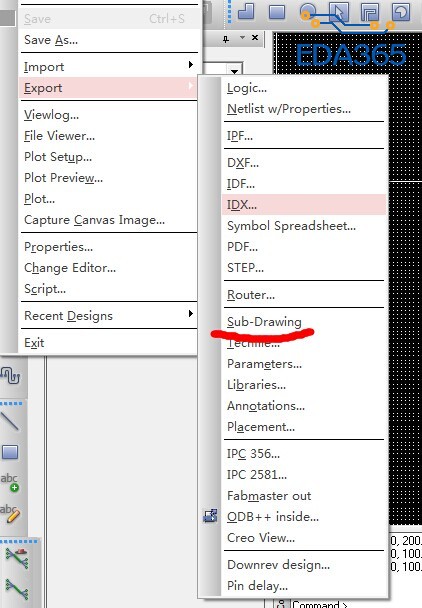

sub-drawing，然后find里面选via，trace。再去框需要copy的区域，框好之后，输入极坐标。再到需要导入的brd文档里面input--》sub-drawing，输入极坐标。就ok了。

建module

看图

只复制线的话,subdrawing就可以

sub-drawing

sub-drawing比较好，但是这就要求，你复制的和被复制的PCB上，芯片摆放的位置要一模一样，否则复制尽量没有办法完全相同；

选好坐标 subdarwing

学习了。咋样使被贴板与贴板的坐标一样呢

是极坐标保持一致么

专门改原点比较麻烦，个人习惯是用snap捕捉：建模块/subdrawing烤线 的时候snap一个焊盘，贴的时候snap同一个焊盘。

支持

这种情况建议12楼说的用snap的方法，捕捉pin也好via也好，只要是能找到一样的就可以捕捉上去

sub-drawing，然后find里面选需要复制的。再去框需要copy的区域，框好之后，输入坐标。再到需要导入的brd文档里面input--》sub-drawing，输入坐标。
