铺铜遇到的问题，求解
录入：edatop.com 点击：
为什么cadence我铺铜时，铜和过孔规则里设置的间距是6mil，为什么实际铺出来确是0mil，每次铺铜都报DRC错误，是我哪里设置的不对还是怎么回事，求大神帮帮忙，在此谢过！
规则没设置好

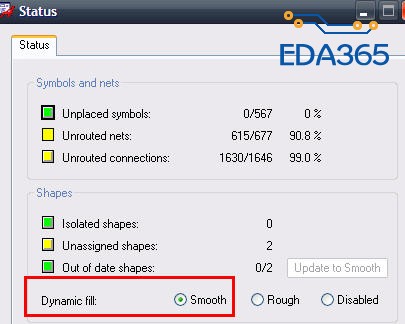

Display->Status下图中的选项设置了吗?

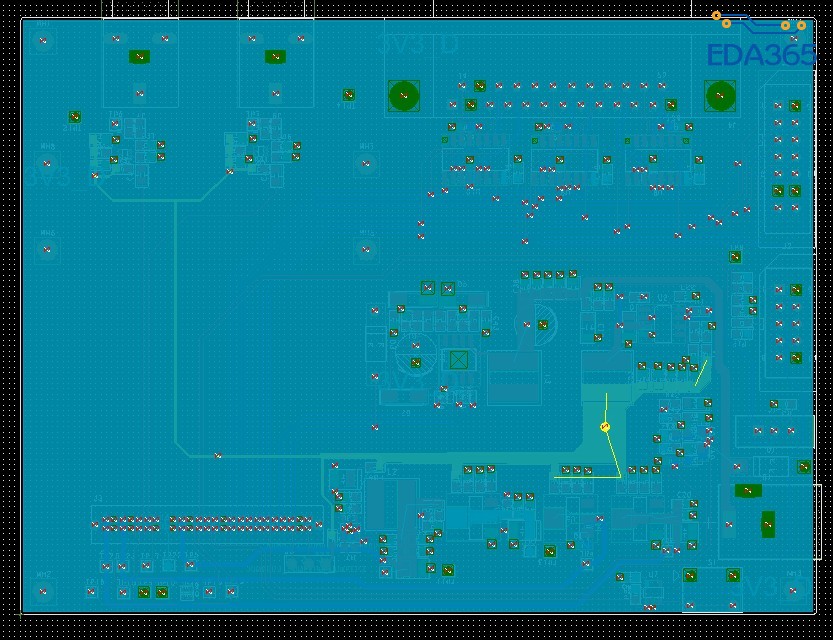

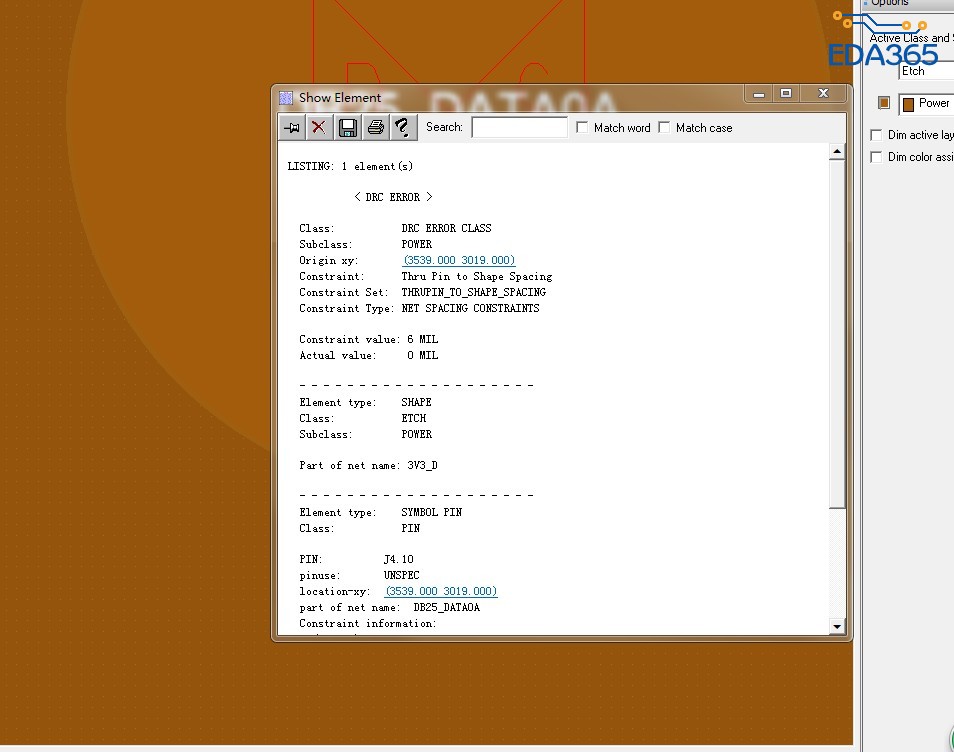

这里设置没问题，已经设置了，还是不行，请看一下图片。
updata to smooth
你这个是平面层， 设置成负片了没?在xsection里面设置的。
另外， 你的thermal relief或者ANTIPAD可能有问题。最后， 你这个应该是平面的负片层， 设置的6mil间距在这里不适应。从这里可以看出，你应该没设置成负片~~~
shap NET与链接的网络之间设置布线规则
