请教各位高手allegro 铜皮对于方形焊盘的避让方式设置
录入：edatop.com 点击：

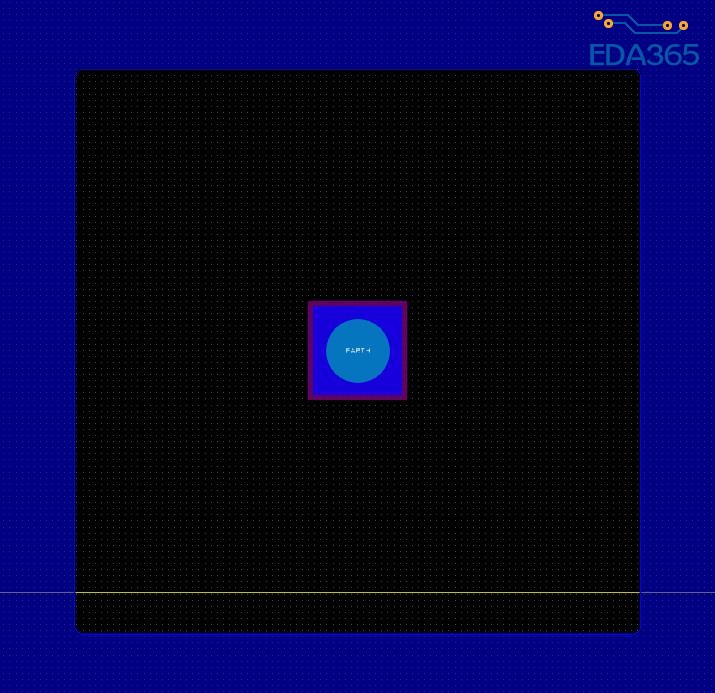

如图所示，为什么图1中铜皮对方形焊盘的避让会是这样的?怎样可以设置成图2中的方式?
图1：
图2：
请大家不要吐槽我的画画水平

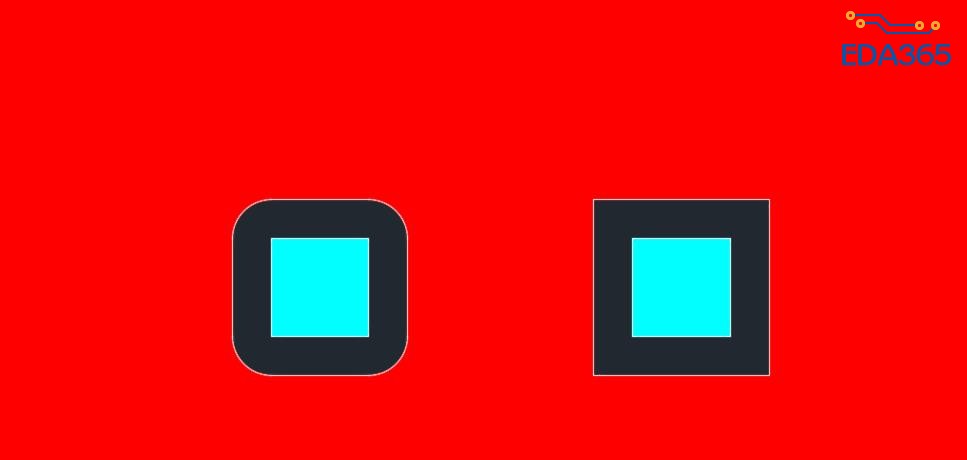

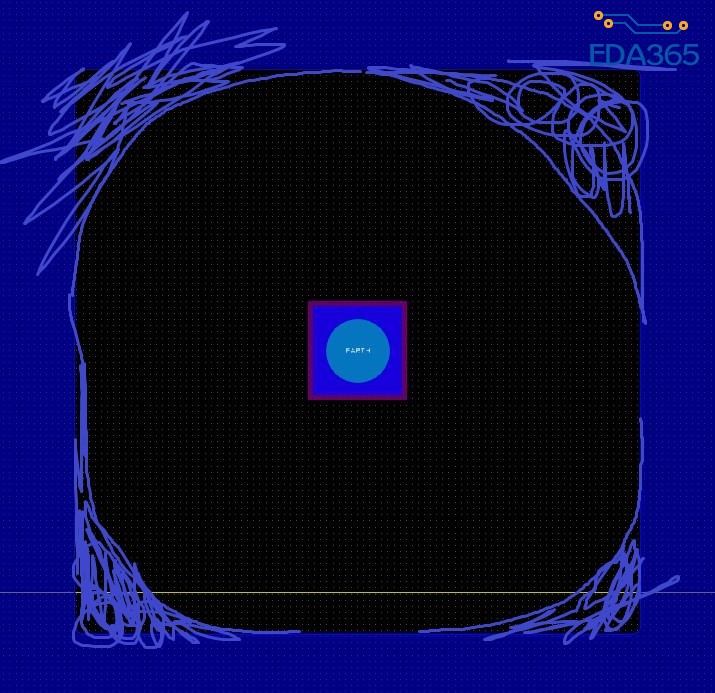

大大，您看这个图，我说的就是这个意思，左边的就是我想要的铜皮避让方式，右边的是我现在的铜皮避让方式
图1：
图2：
请大家不要吐槽我的画画水平
不清楚
画一个圆形的Route keepout
shape >> global dyn prm >> void control >> acute angle trim ctrl设为full round
太麻烦了啊~~~~~不过是在没有别的办法只能这样了
不是这个，这个选项是用来将铜皮的边缘拐角圆弧化的，并不是避让的方式设置
设为full round之后所有动态铺铜内直角都会倒角。你想要的是什么样子?
焊盘是方形，避让也是方形，焊盘是圆形，避让就是圆形，你可以焊盘外形，或者手工挖成圆形。
谢谢大大的解答，但是方形的避让不符合约束啊，方形焊盘的四个角的避让应该是弧形的才对啊，这里为什么会和约束不一样呢?真的没办法设置吗?在user performance里面也没有选项吗?
观察中...
为什么方形的外形会避让成弧形呢?如果不按外形避让才是有问题的。
大大，您看这个图，我说的就是这个意思，左边的就是我想要的铜皮避让方式，右边的是我现在的铜皮避让方式
你设置成间距避让多少，要是圆弧的距离就不对了。
mark
可是对于方形盘的四个角的避让，应该是以角为圆心，避让距离为半径的弧形范围啊，为什么是方形的呢?方形的避让范围不久是根号2倍的避让距离了吗
