ALLEGRO 动态铜如何设置成这样子
录入：edatop.com 点击：
动态同怎么设置成全连

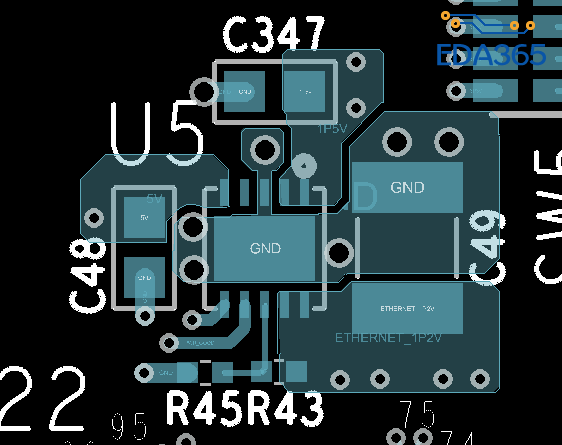

设置成这样子

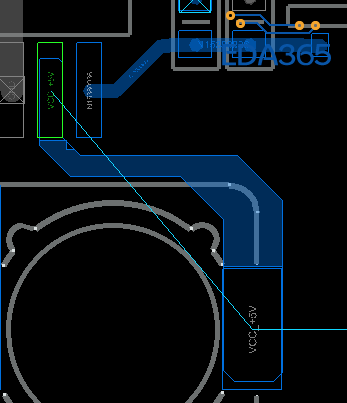

而不是设置成这样子
shape-global 设置para- 最后有个void标签，里面有smd通孔via的连接方式，选成全连即可
这是全局的设置，有没有局部的设置方法呢，就是一块铜皮是全连，另一块不是
对PIN设置为满接，具体选中PIN，然后编辑属性，设置铜皮连接方式为满接

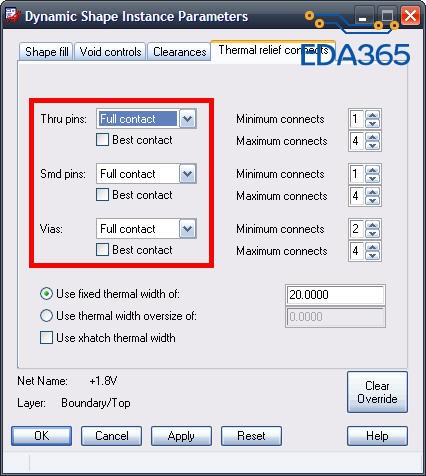

选中铜箔，右键Parameters，剩下的如下图：
谢谢斑竹
谢谢kevin
xiexie
