打弧阻抗线的keepout怎样画？
录入：edatop.com 点击：

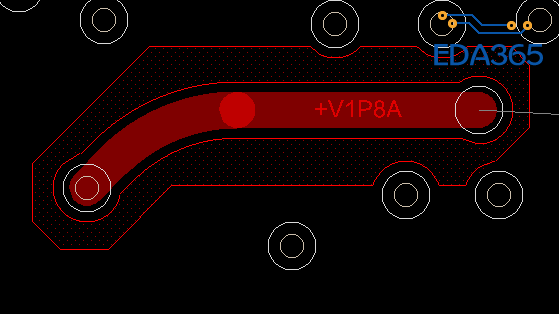

想请教大家，有弯角的阻抗线，在相邻层画keepout，使之参考第三层的GND，这样的keepout怎样画的标准?看了下已经有的两个帖子，照做了下，先将依照线外形画的动态铜皮换成静态铜皮然后Z-copy到相邻层的keepout。铜皮内圈会按照线的外形避开，外圈的弧形怎么处理呢?本人初学allegro，还望大家详细指教。
参考贴：
http://www.eda365.com/forum.php? ... amp;_dsign=badd4e27
http://www.eda365.com/forum.php? ... amp;_dsign=0e728ee1
参考贴：
http://www.eda365.com/forum.php? ... amp;_dsign=badd4e27
http://www.eda365.com/forum.php? ... amp;_dsign=0e728ee1
有个叫什么rf void的skill可以处理吧。
学习
