求ALLEGRO将10层3介板修改为8层2介板的方法
录入:edatop.com 点击:
求助:ALLEGRO将10层3介板修改为8层2介板的方法。公司为节约成本,要求将板层改少,求各位大神有没好方法。

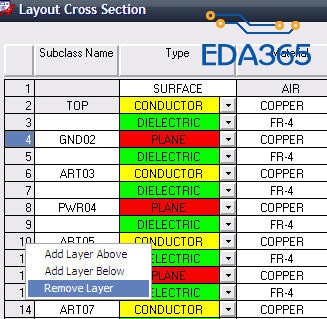

在Setup->Cross Section中,如下图所示,在需要删除的层编号上单击右键,选择Remove Layer,要事先确认该层无任何走线、铜箔,否则会出现报错提示。
感觉不是办法的问题,是体现水平的问题。
同意楼上
我只能表示呵呵了,我只是来论坛求助,不是来晒水平的。我相信大多数人发贴子都为求惑,有问题大家发表意见共同学习,共同进步,个人见解,见谅。
好吧,我是说和方法没什么关系,这种高水平的浓缩,不是一句两句方法可以解决的,并不是说你水平不行,谢谢。
1、扩大板子尺寸,腾出更多布线空间;
2、优化布局和走线,使信号在更少的层完成互连;
3、改用管脚间距更大的芯片,降低局部布线密度;
具体方案与实际项目情况有关。
应该只是说制板水平的问题吧
我想是我表达的问题。因为我对ALLEGRO还不是很熟练,其实我想问的是ALLGERO具体怎么操作去减板层。我想问的是LAYOUT的上的问题。
首先元件是不允许修改的,只能通过减少走线层去修改了。
谢谢以上所有人的回得,。
