请教各位大神一个奇怪的问题。
录入：edatop.com 点击：
我在地层铺铜的时候，出现问题。铜铺不上去。不知道为啥?

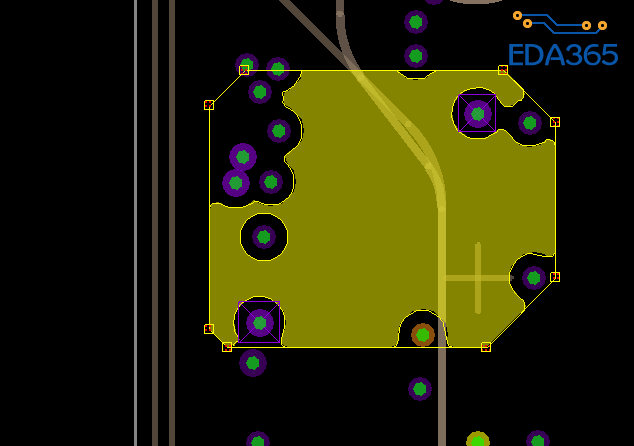

正常情况铺铜，在画完铜框但还没有赋予网络的时候，会出现如图所示（这个是地层的一个小区域）。 但是如果我沿着板框画铜皮框时，就只是单纯的出现一个框，并没有出现如图那种效果。状态栏提示如下
Pick vertex or segment to edit.
Pick object whose net is be assigned to the shape.
last pick: -630.000 675.000
Assigning selected shape to net: GND
Net GND was selected. Resuming current application.
Command >
我尝试在其他层画铜皮，都是正常的，唯独这个地层，出现异常。请问各位大神，不知道有没遇到过这样的情况：地层局部铺铜，没有问题，但是整体铺铜，但就只剩下铜皮框！
正常情况铺铜，在画完铜框但还没有赋予网络的时候，会出现如图所示（这个是地层的一个小区域）。 但是如果我沿着板框画铜皮框时，就只是单纯的出现一个框，并没有出现如图那种效果。状态栏提示如下Pick vertex or segment to edit.
Pick object whose net is be assigned to the shape.
last pick: -630.000 675.000
Assigning selected shape to net: GND
Net GND was selected. Resuming current application.
Command >
我尝试在其他层画铜皮，都是正常的，唯独这个地层，出现异常。请问各位大神，不知道有没遇到过这样的情况：地层局部铺铜，没有问题，但是整体铺铜，但就只剩下铜皮框！
其他板子不会出现这样的问题，就是这个板子才会！
美女新年快乐！
能出现框也好，选择框右键指定网络名试试，能不能变成填充的铜皮。
既然是沿着外框画，为嘛不用Z_COPY 。
我有指定网络啊，可是还是不能填充铜皮！
1.看看网络有么有制定
2.切换成静态铜试试
3.打开所有层，看看有没有隐藏的一些东西，着重看你的LOG中的坐标点
直接画静态看层面,看drc.....就知道咋回事了
你把stack-up里面的BOUNDARY打开看下。看看是否有铜皮框删掉
我尝试过铺静态铜，但是很多过孔不避让，报错。我把静态铜转为动态铜，不能转。一转，填充部分就没有了。 还有，这个板子，在我同事电脑上铺铜，完全没有问题。 我的是16.3版本的，我同事是16.2版本的。

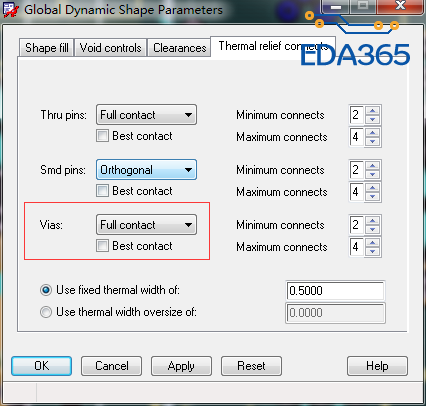

database check 一下，或者看看 是不是你（图片中）的那一项是 NONE
