Allegro 走线渐变 请教
录入：edatop.com 点击：
请问有没有方法实现 线宽在一定长度内从8mil到18mil的平滑渐变增宽?
可以试试Route->Gloss->Add Tapered Trace
学习
用约束管理器 自己设置吧 还有就是设定一个范围 当线画到这个范围内 线宽自动变

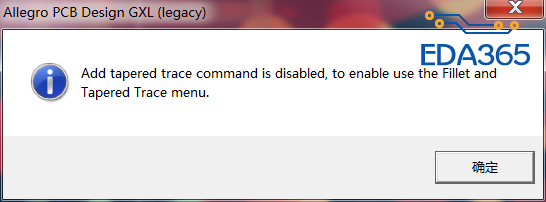

小编，帮忙分析一下下面的提示。我没有找到对应的设置。
你说的是Neck吗? 和我 指的应该不是同一个问题
把线变成SHAPE。自己手动拉。
这个比较麻烦，就想知道有没有直接拉线的方式解决。
说明开关还没打开，到Route->Gloss->Parameters中勾选Fillet and tapered trace，再点击其左侧的小按钮，勾选Tapered traces，可根据需要设置参数。可参考学堂课程：http://mooc.eda365.com/course/187中射频电路PCB实战设计视频课时第17分钟开始讲解的内容。
学习了
谢谢小编！
学习了，涨涨知识，，，，，，，，，，，，，，，，，，，，
学习了
学习了！谢谢！
