如何把线弄成neck ？
录入：edatop.com 点击：
[size=13.63636302948px]在EDIT PROPERTY里设置了 Min_Neck_Width1 S" S* }6 R8 B4 r
[size=13.63636302948px]在 Constraint里也设置了 Min Neck Width
[size=13.63636302948px]Assignment table里也弄了
[size=13.63636302948px]还是走不出 一大一小的线来 有时候还报错被强退Exit 3 |$ W. T( ~- e
如何把线弄成neck ?
[size=13.63636302948px]在 Constraint里也设置了 Min Neck Width
[size=13.63636302948px]Assignment table里也弄了
[size=13.63636302948px]还是走不出 一大一小的线来 有时候还报错被强退Exit 3 |$ W. T( ~- e
如何把线弄成neck ?
走线的时候右键菜单可以选择neck mode。

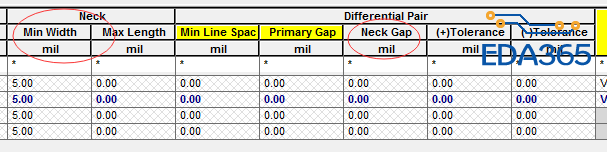

小编看附件红色圈圈里面设置然后走线的时候右键NECK MODE
楼上正解,其实你也可以手工改线宽..
需要在规则中预先设定Neck的的值
是不是有区域规则?
一般用到neck mode都是在比较密或间距比较小的地方
也可以设置线宽的区域规则
拉线时 右键
规则里先设置NECK MODE 然后右键NECK MODE
