遇到一个出GERBER的问题,钻孔文件除了点问题
录入:edatop.com 点击:

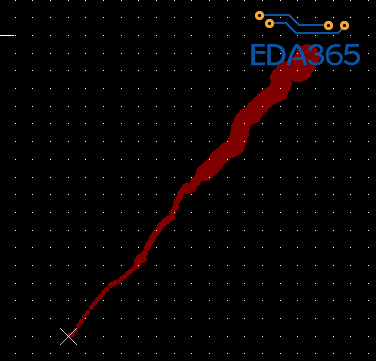

我的钻孔文件输出后,在CAM350上看所有的孔都不在应有的位置,都是以坐标原点连成一条直线,具体看我上的图片,坐等大神求解惑!
是 Leading 和 Trailing 弄錯了
急急急,就是想知道我是哪里除了问题,谢谢!
单位,精度,绝对坐标相对坐标,导入CAM350时要保证正确
我是自动导的,以前从来没有输入那些,而且我的其他层的文件都是完好的,就只有钻孔除了问题!我的PCB 的原件之间有干涉,但是没办法避免,被我改规则忽视了,会不会和这个有关系!
我的单位和精度是一致的!
这个应当是导入GERBER的钻孔文件的小数位与整数为与出GERBER时设得不一致导致的,都设5 试试,
谢谢,是着个问题,导入CAM的时候精度不一致!
谢谢,是着个问题,导入CAM的时候精度不一致!学习了!
已经解决谢谢!
又学了一招,谢谢!
