allegro 如何将同网络的静态与动态铜皮分开
录入：edatop.com 点击：

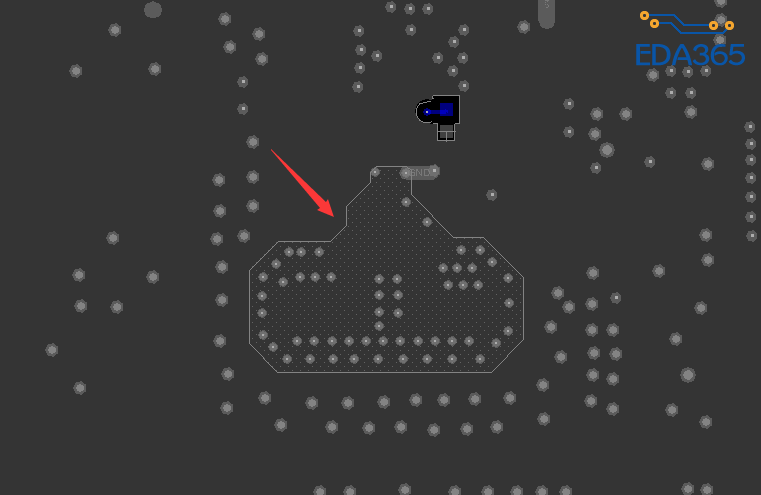

如图箭头出，因为静态铜是晶振的地我想区分开，请问在哪里设置呢，设置routing keepout我觉得有点麻烦
画anti etch 或者挖空
用挖铜命令shape void polygon，沿着静态铜的外边挖动态铜
没有明白你的意思?手动铺了静态铜再铺动态铜，动态铜遇到静态铜是会避让的啊。
手动挖开
shape void polygon
晶振为了控制EMI所以包地后再接到地平面的一点上，所以用的是静态铜，现在想做的就是不要而这合在一起，我试着挖空吧
静态铜如果和动态铜是一个net的话就不会分开，只能设置anti etch或者手动挖开了。建议还是设置anti etch，不然每次动态铜变动都要重新挖一回。
负片层设置anti etch再重新灌铜，或者手动挖开
正片层只能手动挖开
静态铜与动态铜，如果是同一个网络是不能自动避让的。
