allegro导入DXF作外框
录入：edatop.com 点击：
allegro想导入DXF文件直接作PCB板框，不是封闭图形不能Z-COPY，求解决办法?
那就CHANG
把板框sub_drawing出来，用UE打开，把dxf的线替换为BOARD GEOMETRY/OUTLINE,重新导入即可
compose shape，右键find break

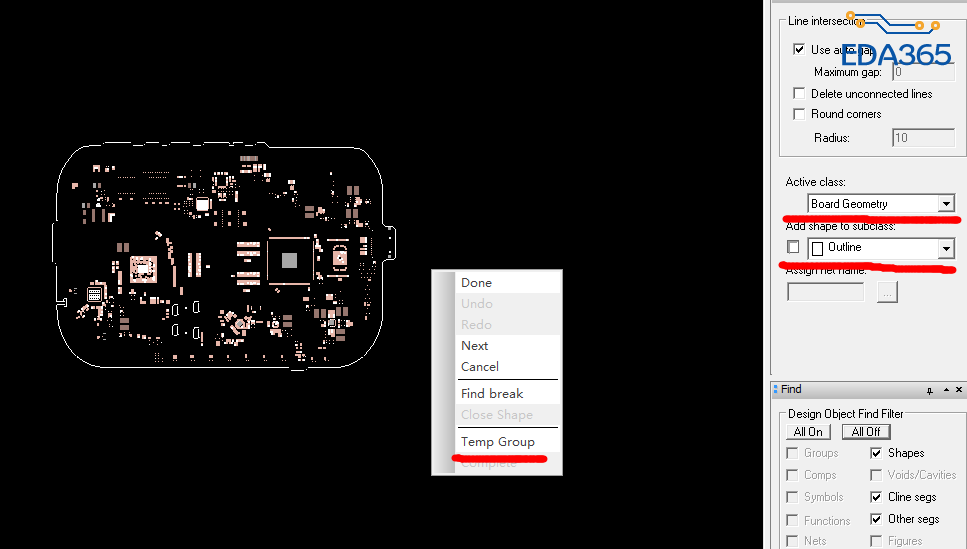

shape-compose shape，右键选择Temp Group，然后按照图中红色的选择，就能制作出闭合的板框。我每次都是这么制作的。
又学习了一个方法啊
大神的图片是跟烽火做的项目?
不用z-copy不行吗?直接用edit-change，到outline层不就可以了吗?
我去。你怎么知道
我说了对了吗?
楼上正解
是的
正解
compose shape
那就先把图形闭合啊，shape>compose shape
