Allegro放置元件后不显示
录入：edatop.com 点击：
库设置都是正确的。
是不显示还是没放进去?
你确定有库里有?还是根本就没放进来啊?
能讲清楚一点吗
具体点
打开元件显示了吗?
看看提示什么错误
路径没问题那可能是封装个原理图里不匹配吧

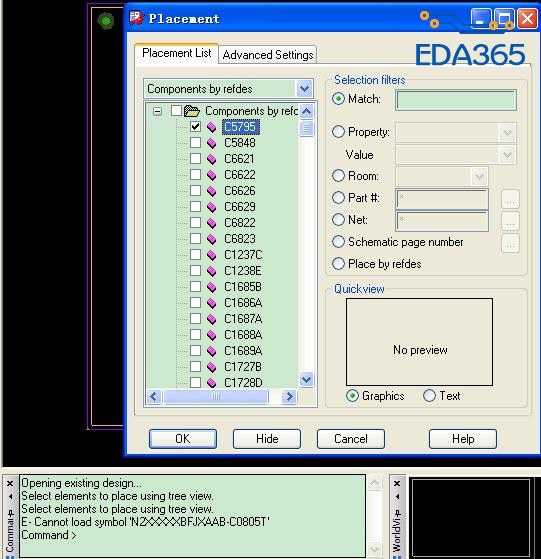

E- Cannot load symbol 'N2XXXXXBFJXAAB-C0805T'
E- Cannot load symbol 'N2XXXXXBFJXAAB-C0805T'
封装 pad 网标 看齐
还是没放进去嘛.///
有别的提示说为啥放不进去么?你重新导网表是成功的么?
除了指定封装库， Pad库的路径也必须是对的。 这些都没有问题才能导入到allegro，另外你在导入网表时， 应该会有一个viewlog的窗口弹出，里面提示导入的结果，包括中间过程中出现的error或warning
确认库路径，确认封装是否正确
应该是pad库不对
