差分线规则设置
录入：edatop.com 点击：

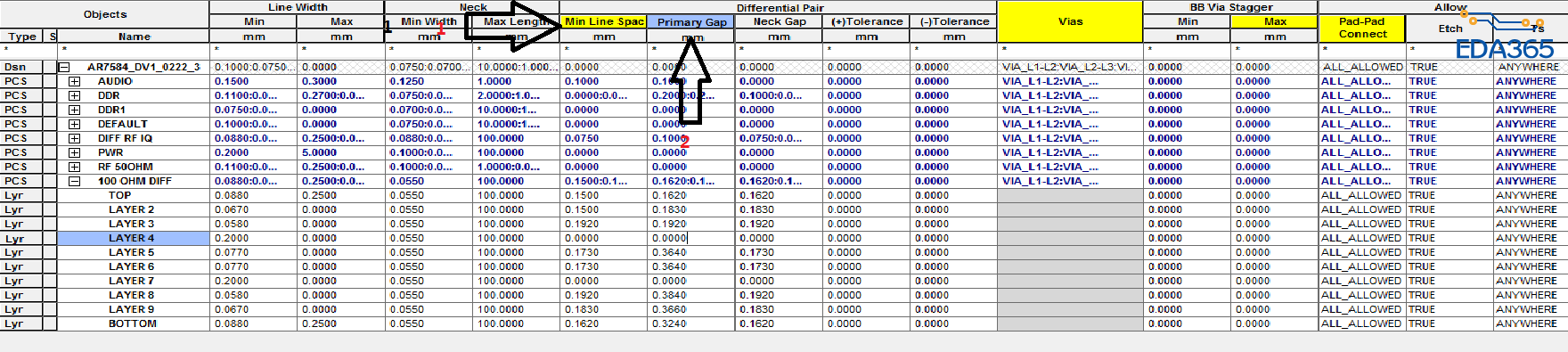

想再次确认差分线设置规则的一些概念，如下图，Min Line Spac是指的差分线对与对之间的间距，Primary Gap是指的差分线对内的线与线之间的间距，Line Width是设置差分线的线宽，是这样吗?谢谢！
Min Line Spac是指的差分线对内的线与线之间的最小间距
杜老师说的是
谢谢杜老师。 那规则中的Primary Gap呢?它的含义是什么?是差分对间的距离吗?
谢谢杜老师。 那规则中的Primary Gap呢?它的含义是什么?是差分对间的距离吗?
差分对对内两条线的间距
@PADS_allegro，不对呀，杜老师说的是“Min Line Spac是指的差分线对内的线与线之间的最小间距”，你又说Primary Gap是差分对对内间距，是怎么回事呢?这下更糊涂了！
学习新知识了
Primary Gap是默认间距，还有neck gap是neck模式下的间距，Min Line Spac是指的差分线对内的线与线之间的最小间距，比Primary Gap和neck gap的数值还要小，常用于解决设置了差分线对间距时出现间距报错问题。
Primary Gap是常规的np距离，neck gap是走线密集处np的距离（bga fanout 时），即在走差分线时右键选择neck时的np距离，neck width同理。Min Line Spac是允许np之间最小可以是多少距离。Primary Gap和neck gap是实际走线的距离，单独调整np中的一条线导致np之间大于或小于这两个值不会有drc显示。但实际走线np之间小于Min Line Spac是会报出drc的。我的理解
加固一下知识
加固一下知识
以前练习的时候还记得，学了不用我又忘记了。
明白了，确实和原来的理解有偏差，这下彻底清楚了
