orcad,allegro关联问题
录入：edatop.com 点击：
我知道这个问题很多人问。但是依然没有找到解决我问题的方法
PS：
1，dsn,brd均放在同一路径下，无中文路径
2，dsn导出网表也导入到brd里面了，所以这两份图都是最新的了
3，orcad里的enbale intertool communicatiao也已经勾选了，
4，spb已经升级到049了。
5，到别台机子，切到高版本依然不关联
但是我的图依然没有关联，依然没有关联啊。它们是吵架了吗?实在无奈，求解决。
PS：
1，dsn,brd均放在同一路径下，无中文路径
2，dsn导出网表也导入到brd里面了，所以这两份图都是最新的了
3，orcad里的enbale intertool communicatiao也已经勾选了，
4，spb已经升级到049了。
5，到别台机子，切到高版本依然不关联
但是我的图依然没有关联，依然没有关联啊。它们是吵架了吗?实在无奈，求解决。
一定要用第一方网表，切到高版本还要重新导入一遍网表。
请问 什么是第一方网表
关联有时就是这么奇怪，有的时候换个brd就可以

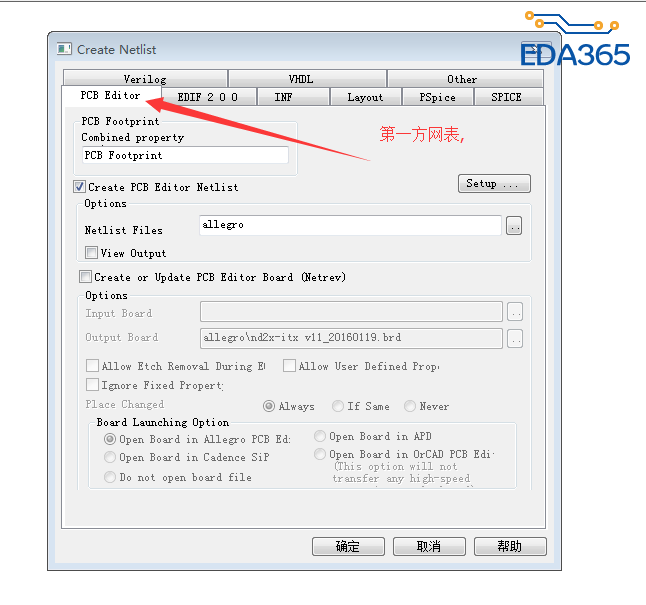

第一方网表是这样的,见图片,
多谢 ，那我都是第一方网表导的，后面解决方法：更改dsn,brd名字 ，再导一次网表就解决了
DSN和brd可以不放在同意目录。没有问题，只要5楼那样导入即可
我设计原理图和PCB从来都没有放在一个目录，而且还算是平行目录。只是DSN和brd同名。
导入时DSN和brd不需要强求同名吧 ?
我刚刚也遇到了这个问题。看了小编上面的提示，最后发现。原理图的名字有非法字符。去掉非法字符就可以关联了。这软件太坑了。
关键时候看人品
