DXF结构导入PCB中,部分结构丢失,求各位大神解惑
录入:edatop.com 点击:

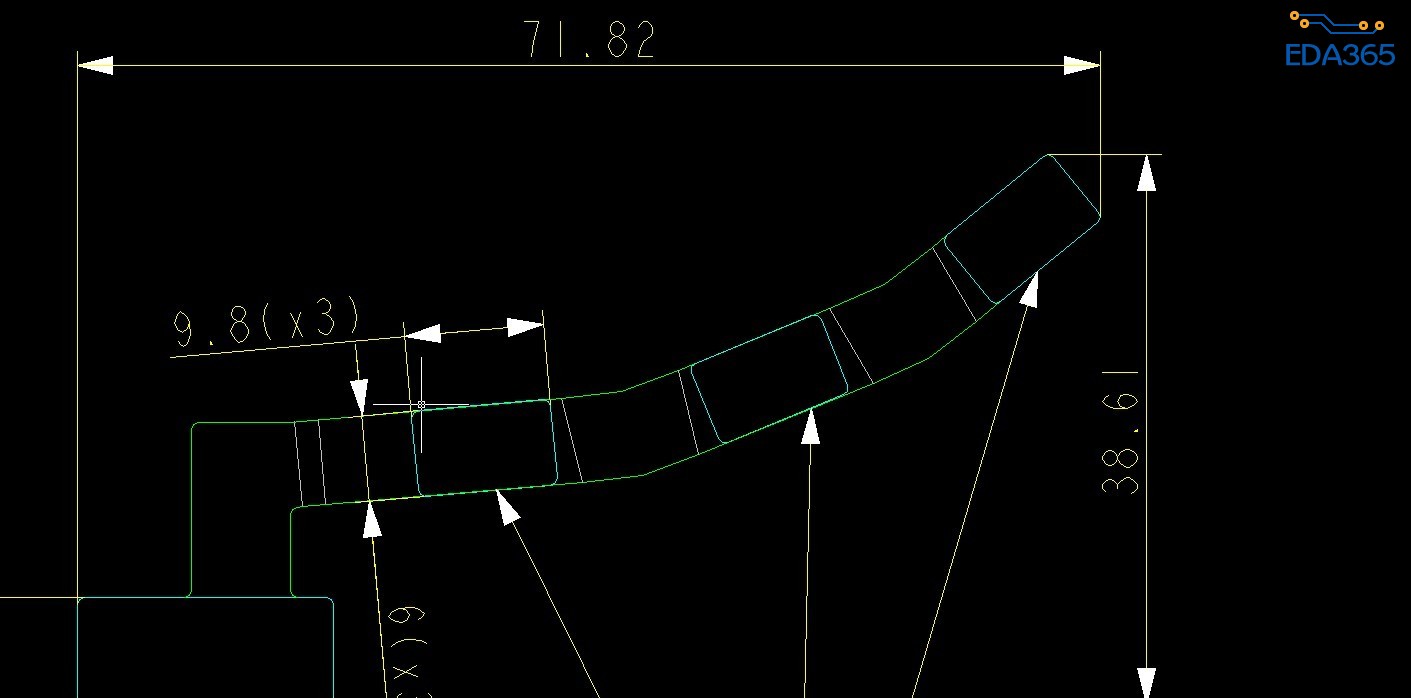

将DXF结构导入PCB中,不管是直接导入,还是用cam350导入,部分结构总是丢失,不止一次遇上这种问题,求解~~~
pcb
DXF
cam350
allegro不支持样条曲线(由一组控制点拟合插值形成的光滑曲线),可以在CAD里面把样条曲线转化为多段线(几段线段或圆弧构成的的连续线条)。具体方法搜一下,很多的。
是不是少导入了某些层?
全部放在一个层的
但是我同事用cam350有导进去耶~~~
Draftsight 里面把线给炸开(explode)试试。
打散之后再试试
也想知道原因
ls有讲在CAD里面炸开,可以多炸几次。或者用CAD,按照原本的自己再画一个,导进去。
