Artwork Control Form对话框不完整？！
录入：edatop.com 点击：
有同事不知道点到什么了，然后出Gerber的对话框只有一半，即没有产生光绘按键下面这一截，重装软件一段时间后也还会出现同样的问题。有谁遇到过吗?怎么解决?

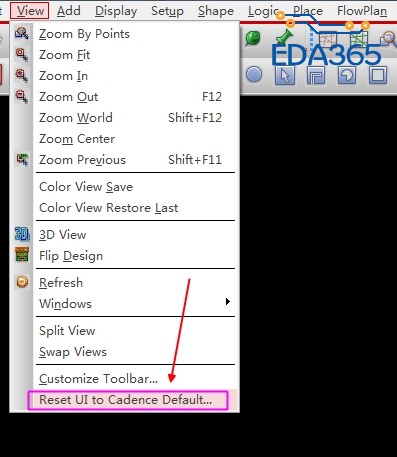

执行下面这个命令试下
放大就好了吧
试设置分辨率设看看
是所有的PCB文件都会遇到这个问题还只有这个PCB会遇到这个问题?如是一个PCB肯定是，在该PCB里面设置了什么东西，例如是不是画的出gerber的区域?如果是所有的PCB的问题，那是不是出的gerber没有设置好?或者cam350导入的时候精度没有设置合理?
是根本出不了Gerber.所有PCB都一样
没用的。
与这个不相关
好 谢谢 。马上试试。
还是不行。
关掉allegro,然后把pcbenv目录下面的allegro.ini,allegro.geo,allegro.mru文件删除，再试
可以了，非常感谢。太厉害！
呵呵 还想再请教一下问题：公司突然停电后 ，16.6版本的窗口感觉左右划分了，画面中出现一条白线，右边部分不可以操作，鼠标都移不过去。是怎么回事呢?
