双面板阻抗设计

录入:edatop.com     点击:

多层板(四层及以上)一般都有完整的地参考平面,比较容易进行阻抗匹配,为此有以下几个问题:
       1. 双面板PCB只有top层和bottom层两层,并且在一般情况下,top层和bottom层都需要走信号线,为此双面PCB板很难有完整的地参考平面,那么该如
何进行双面板的阻抗匹配设计?
       2. 一般情况下,多层PCB板的top层和bottom层会采用大面积铺地的方式,那么top层和bottom层的GND能否作为本层的参考层?为什么?
       3. 除了地层能够作为参考层外,电源层能否作为参考层?

如果是用双面板设计,通常没有什么很高速的信号,阻抗控制也就没有太大意义了。
如果有个别需要控制阻抗的,可以用共面波导的方式做阻抗控制。

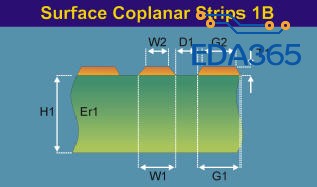

共面波导的两侧为大面积地铜箔,如下图所示:


学习了

学习

好像不是这个模型吧

如果要求控制阻抗呢?常规的90欧姆,100欧姆差分线能做到吗?共面阻抗的话

本人也有这方面的困扰,双面板50欧的阻抗不知道要如何控制?不知哪位大侠可以给出比较可行的建议和计算模型。谢谢了

有两种模型,看实际情况选择。
