导DXF的问题
录入：edatop.com 点击：
我想将插件封装导成DXF，能将钻孔也一起导出吗?
dxf想导啥就导啥呗...

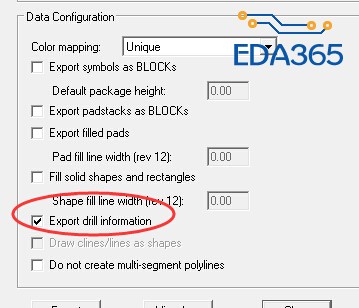

先把这个封装调到板子里面，然后在NC Drill 里面把每个drill的尺寸信息都添加进去，导出去时把相应drill信息勾选上
dxf是显示哪一层就导出哪一层
学习了
如果不调到板子里呢?有没有办法?应该不行吧?
办法总是有的，看你会不会去想。
学习了
可以导出钻孔
