cadence可以导入3D模型吗？

导出3D 模型：我这边导出是使用 FILE--EXPORT--IDF,File Name Type 一般勾选 PTC，会生成 EMN/EMP 文件，这两个文件可以导入 PROE 中查看。

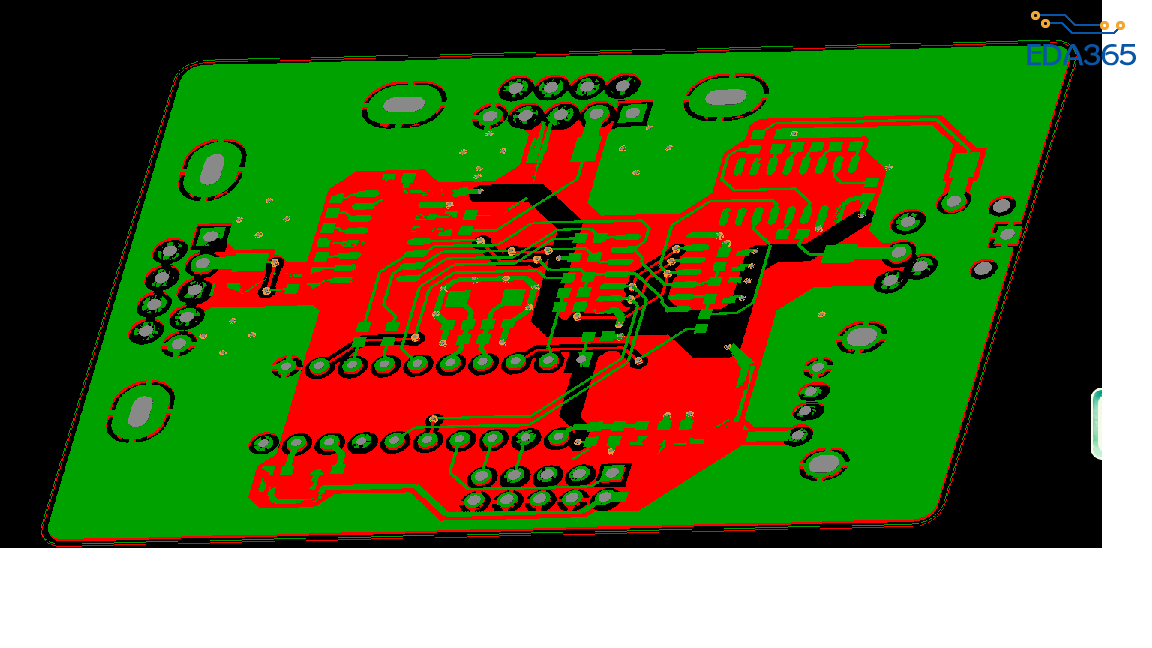

导入3D 模型：FILE--EXPORT--IMPORT--IDF--EMN 文件，导入后，再用 VIEW--3D VIEW 即可看到 3D 模型。最好新建一个BRD 来导入。
我有个疑问，导入时，EMP 文件为什么就完全被忽略了?

cadence 的3D模型是通过STEP package mapping的方式导入的，把3D的模型存放在一个library进行路径指向，能输出STEP模型的板子，至于单个step零件，好像不能导出。

3d模型网上找的尺寸都不是很合适

2楼3楼的回答+一起很全面了

谢谢，学习了

谢谢，学习了

你好，想你请教一个问题，你们结构是用的什么3D软件啊?我们公司的结构怎么说不能导出.emn文件呢?谢谢

我们这边机构用的是 PROE 软件，emn 文件导入导出都是可以的。
你们机构导出 enm 文件是给谁用的呢?我们这边都是 Layout 用 Allegro 导出 emn 文件，然后提供给机构，机构一般只提供 DXF 文件给 Layout

我们这边结构也都是给出DXF，我想给他出.emn和.emp文件，这样可以检查限高问题。

emn/emp 文件用allegro 生成 ：FILE--EXPORT--IDF,File Name Type 下拉勾选 PTC，点击 Export 就行了，生成的文件就在你的 PCB 路径下

只能显示板子走线吗，不能显示器件模型吗

你的器件有定义高度吗?

还有器件的尺寸

40mil
