请教问题：铺铜十字连接，铜皮与焊盘的间隙如何设置
录入：edatop.com 点击：
请教：
过孔焊盘，铺铜十字连接，铜皮与焊盘的间隙如何设置?希望铜皮和焊盘之间间距大一些！

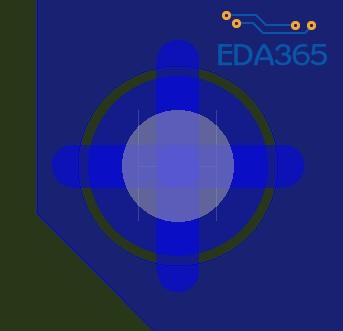

如图片中蓝色焊盘与蓝色铜皮之间的间隙！
过孔焊盘，铺铜十字连接，铜皮与焊盘的间隙如何设置?希望铜皮和焊盘之间间距大一些！
如图片中蓝色焊盘与蓝色铜皮之间的间隙！
十字连接
这个默认是根据你的设置规则走的,那个一般情况不考虑高速影响就可以了

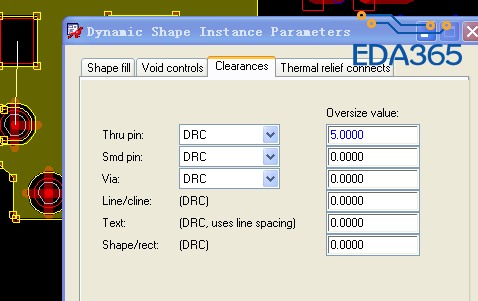

如果要设置,在shape里有个global-clearance里,可以找到设置的地方
Thru pin:
非常感谢！
感谢！
学习了
