建DIP焊盘，孔位偏移问题
录入：edatop.com 点击：
请教高手，建一个TOP面是椭圆焊盘，BOT面是圆形焊盘，孔位要偏移至TOP椭圆Pad一端，且焊盘symbol origin位于椭圆盘的中心。
C:\Users\Administrator\Desktop
C:\Users\Administrator\Desktop
C:\Users\Administrator\Desktop

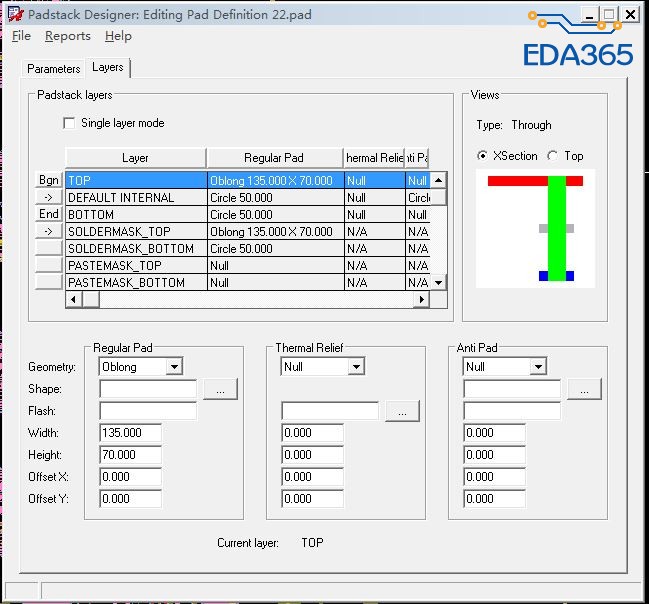

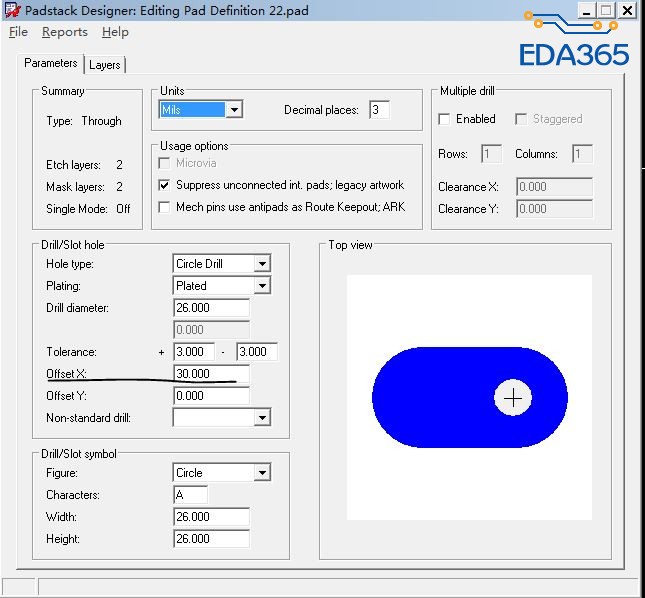

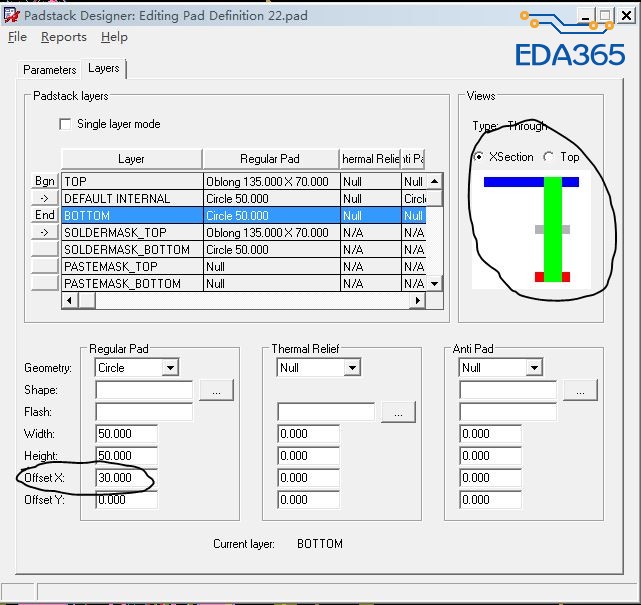

设置参数见附件，保存后，BOT面的焊盘偏移参数就恢复为0，
请教是什么原因，感谢。
C:\Users\Administrator\Desktop
C:\Users\Administrator\Desktop
C:\Users\Administrator\Desktop
设置参数见附件，保存后，BOT面的焊盘偏移参数就恢复为0，
请教是什么原因，感谢。
你可以试下换换 offsetX 的位置,只在 Begin LAYER 的Regular Pad 设置 OffsetX:-30,这样 drill hole ,DEFAULT INTERNAL 及 END LAYER 就不用定义 OffsetX，保存不会有 Warnings.
谢谢。按照你这种设置方式。焊盘symbol origin是以孔为中心的。
想要的是以TOP面椭圆焊盘为中心
恩，不是很明白以焊盘为中心的必要性。在 PCB 中移动 VIA 时，point 选择 body center 不就是椭圆焊盘的中心了吗?
single layer mode 勾上不能实现吗
学习了，顶一个。
