DDR3的终端电阻周边的电容问题
录入：edatop.com 点击：

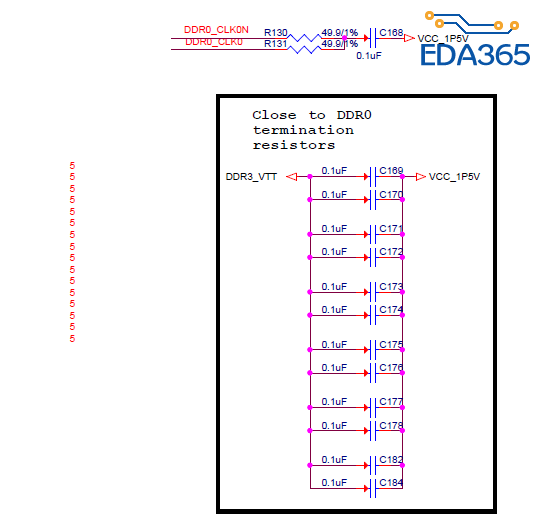

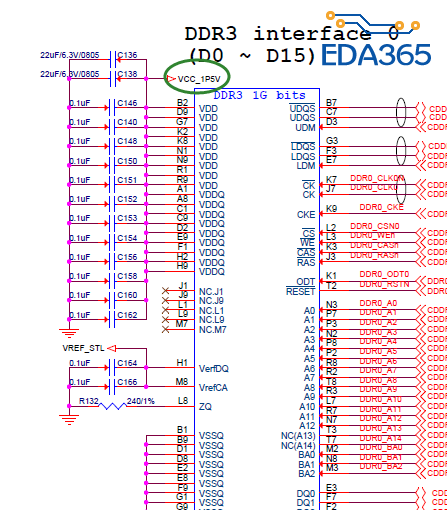

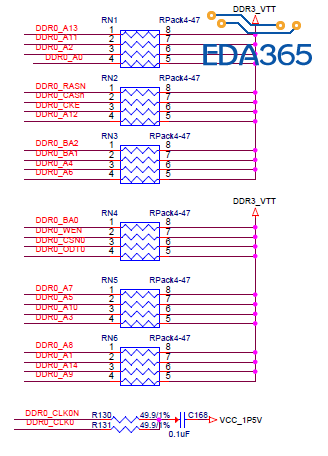

如图所示，一般情况下，我们会在DDR3的终端电阻周围会摆放一些0.1uF的小电容，也作为储能和滤波用。一般情况下，电容是对地的，这次见到这样一种设计，电容不是对地的，而是对1.5V供电电压的，不太明白为什么这么设计，还是说有什么特别的作用呢，希望大家给帮忙看看，谢谢大家了
自己先顶一个
帮顶，也刚开始用DDR3
今天怎么没人呢，大神呢，杜老师呢
GND也不一定就是0V，1.5V也可以作为基准电平。
所有的电压值都是相对的压差，只要有压差，电容就能起作用。
嗯，明白了，还想问下杜老师，基准电压是选择GND好还是选择1.5V好呢，我的感觉是GND应该更稳定一些，不知您怎么理解
这个应该是两个电源平面间的滤波，有一个去耦和拉平电平的作用
好的，谢谢了
可能DDR3控制线PCB走线参考的就是电源平面，这样滤波会更好些
待我问问这么设计的人
学习到
