1000M以太网问题
录入：edatop.com 点击：

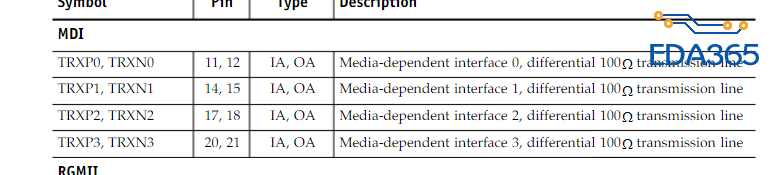

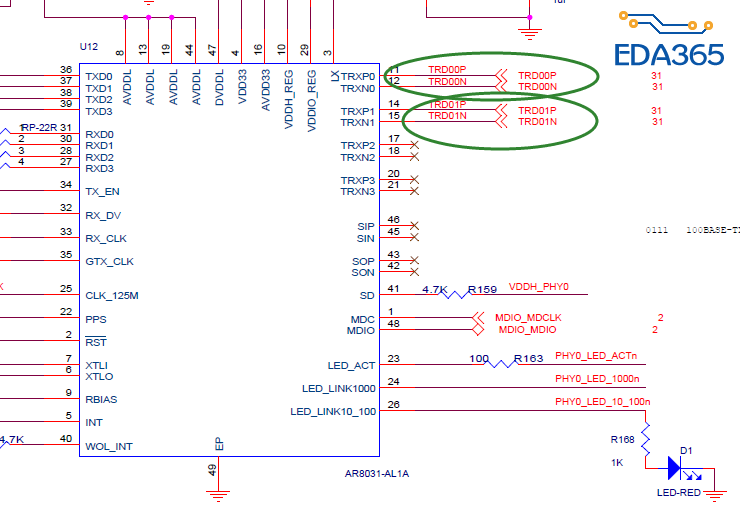

如图所示，所选用的1000M以太网芯片AR8031，输出的两组信号，我看到datasheet里说是需要控制100欧姆阻抗，但找到的资料里又没这个要求，想问下大家，需要控制这两对信号100欧姆阻抗吗?第一次用，在群里问，大家都比较忙，没人回答，特在此再次请教一下大家，谢谢！
没写不代表没要求，没有特殊要求的，都按默认阻抗。
好的，明白了，那就先按datasheet设计吧
只是原理图上没写吧，也许PCB中处理了呢
现在正在审查原理图，我怀疑这个地方有问题，所以问下大家，谢谢了
这个必须要阻抗啊。
好
千兆需要
小编确定这个原理图使用在1000M，这个看着像百兆网的应用啊
确定1000M的以太网芯片，不过准备用的是100M功能，你观察的好仔细
前段时间我也弄过一个设计，选的芯片是千兆的，但是使用的是百兆的，所以这个图比较熟悉
网口的差分阻抗100Ω
嗯，已经这么做了
你钱多，要么用AR8032，要便宜很多，一定要用1000M 那颗，你用AR8035会便宜很多！阻抗是需要的。
我查下，如果可以，下次就换了
