ALLEGRO 定位DRC并不准，有时候好难找
录入：edatop.com 点击：
有没有SKILL或者别的方式，可以点DRC就定位到相应位置的呢
status里面不是可以定位drc?
status定位DRC不准吗?我觉得很准啊
ALLEGRO 连DRC 的坐标都给你了，已经够准的了。点选 DRC 报告前，把 PCB 板放大些，要找的 DRC 对应的层要打开， 别找 Package 层的DRC 只开 Etch 层，是看不到的
放大点，点坐标，在界面中心的就是你要找的drc
DRC报告里面有坐标
我所谓的准不是指坐标,而是指点击坐标能自动缩放到对应坐标
我所谓的准不是指坐标,而是指点击坐标能自动缩放到对应坐标
我所谓的准不是指坐标,而是指点击坐标能自动缩放到对应坐标

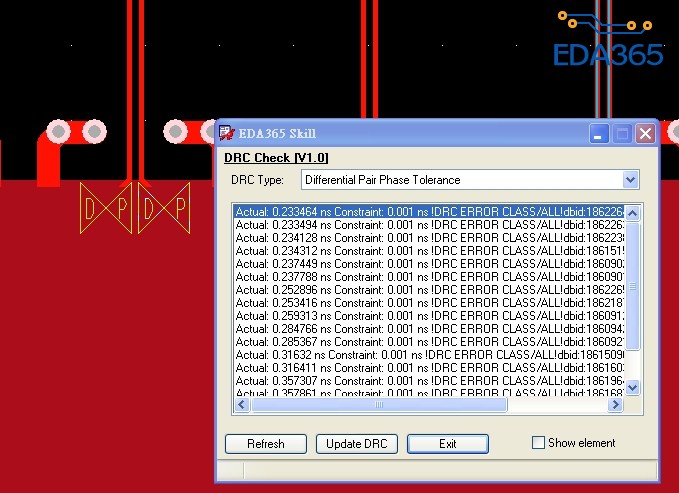

你可以試試看EDA365 skill工具裡面有一支DRC check程式,看看是不是你需要的
对，这个可以，还可以选层
我怎么觉得还是很准的呀

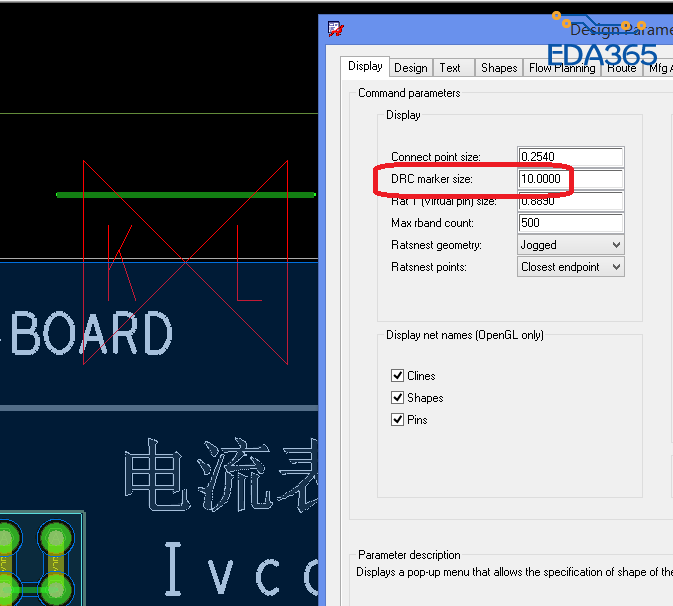

把DRC显示的尺寸调大点就看见了
是的，我要的就是这种效果。
