allegro可以设置同一网络单根线段与同一网络铜皮避让距离吗
录入：edatop.com 点击：
与大家探讨一个问题：allegro可以设置同一网络单根线段与同一网络铜皮避让距离吗?PADS是可以的
必须可以的
同个网络怎么避让?
完全可以。
约束管理器里面 单独的samenet spacing 里面
[img][/img]

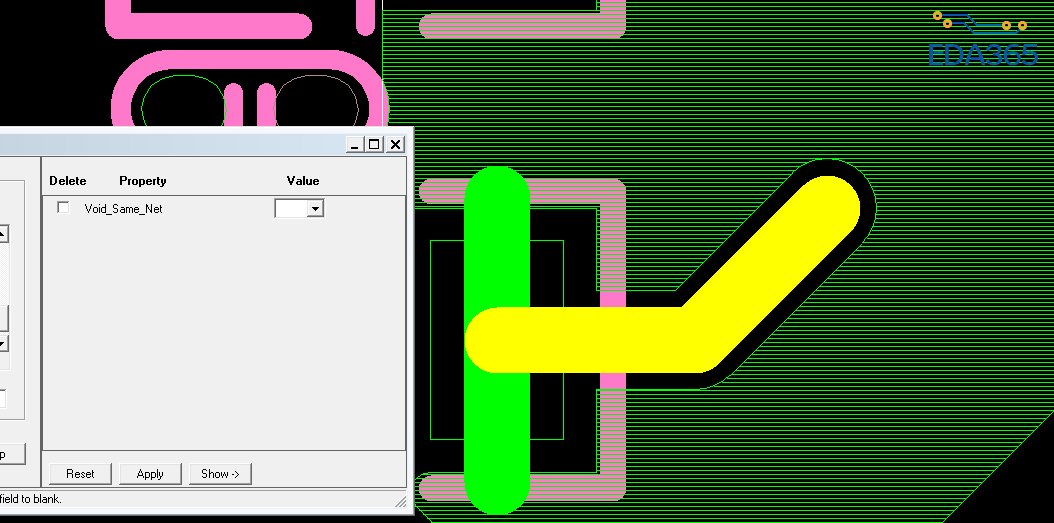

添加一个void same net 属性就可以了
我说的这种情况，一般是单点接地时，才会考虑。比如，有一个音频IC的地铜，你需要单独对它铺一个地但又不能与系统直接相连接来，只能在一个地方时，除了VOID，route keepout，好像没有更好的办法直接了。主要是防止下次改板动了铜皮，我设置的避让属性没了。

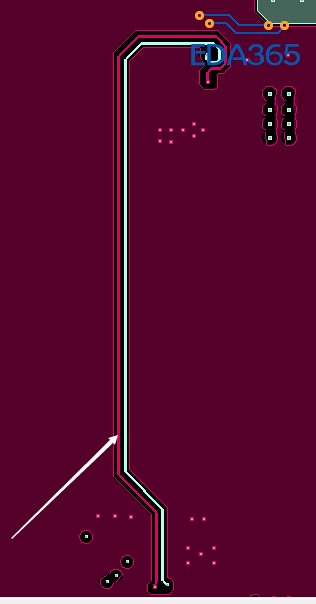

比如 这根箭头指示网络也是地，它附属的信号要求单独拉一根地线与之相邻走过支。
附图
谢谢
