负片问题 急！
录入：edatop.com 点击：

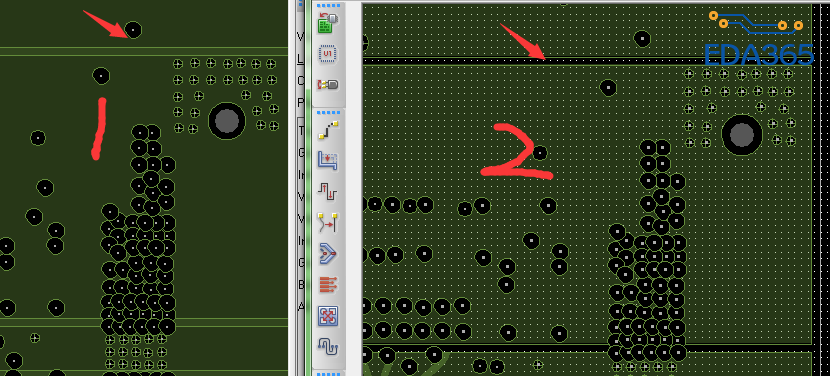

1是根据2更改的 出负片后 geber 出现问题，我发现1比2多增加了 antiwork 不知道是否有问题 是否会出现短路

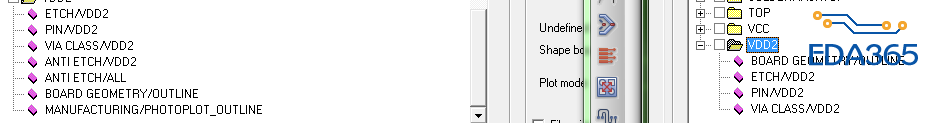

Artwork 中 不需要將 ANTIETCH/VDD2 ANTIETCH/ALL 加入
我觉得应该会短路
工厂按照1做的话，会短路
ａｎｔｉ ｅｔｃｈ是必须去掉的！
15.7以前要保留，16.X以后就去了。 保险起见，附上IPC文件就OK

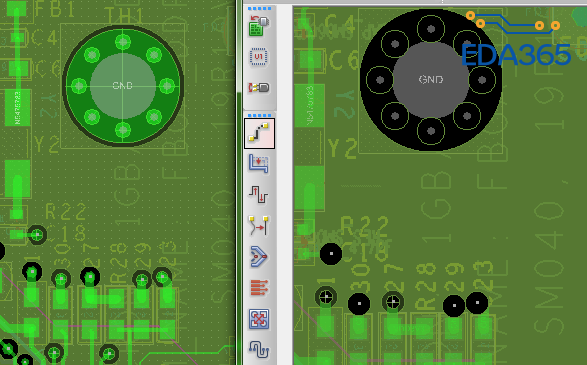

我现在去除 antietch层了，但是 同一层的 出现如图现象 想问这是怎么了?
看你用什么格式出负片，274x出可以不用勾上antietch。274D（也就是Gerber 6x00）要
其实你把每层的antietch加入对应的光绘层没错，板厂制作一定按照antietch来，如果你在负片层不是按antietch来灌得铜，板厂还是按antietch制作。所以把antietch加入光绘要小心。建议用274x格式出，就不可以不用光绘加入antietch。放心出负片。层在10层以内完全可以所有层都用正片啊！
